JFW Industries 50PA-201-XX 9-16通道机架式衰减器组件

产品概述

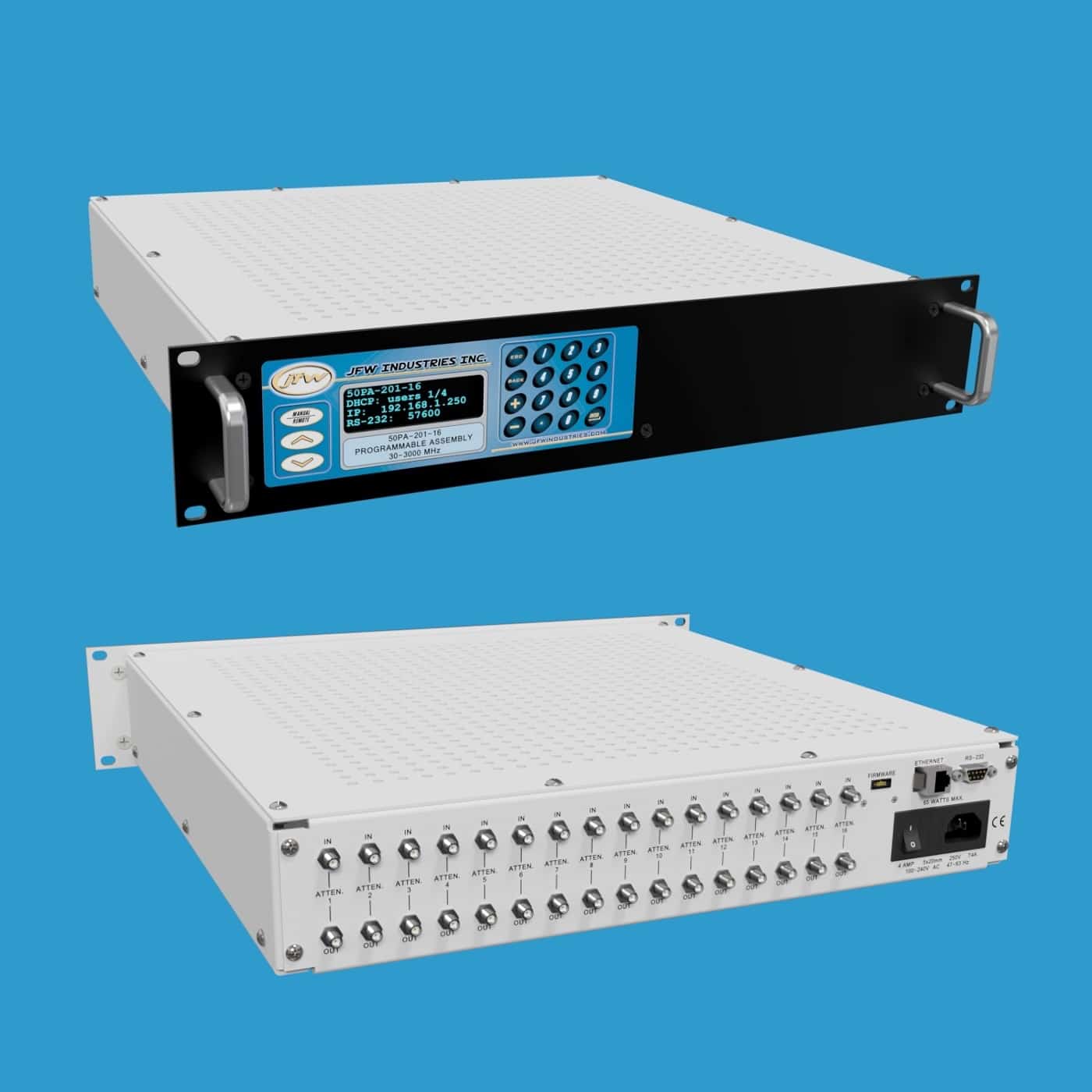

JFW Industries 50PA-201-XX 是一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置9至16个衰减器通道。衰减范围为0至95dB，步进精度为1dB，工作频率覆盖30-3000 MHz。衰减器支持手动或远程控制，提供SMA母头或N型母头50欧姆同轴射频连接器。射频连接器位于设备后面板，虽然连接器标注为输入（Input）和输出（Output），但衰减器为双向设计。

型号配置示例

SMA连接器型号（2RU/3RU）：

• 50PA-201-09 SMA — 9通道衰减器，2RU高度
• 50PA-201-10 SMA — 10通道衰减器，2RU高度
• 50PA-201-12 SMA — 12通道衰减器，2RU高度
• 50PA-201-14 SMA — 14通道衰减器，2RU高度
• 50PA-201-16 SMA — 16通道衰减器，2RU高度

N型连接器型号（3RU/4RU）：

• 50PA-201-09 N — 9通道衰减器，3RU高度
• 50PA-201-10 N — 10通道衰减器，3RU高度
• 50PA-201-12 N — 12通道衰减器，3RU高度
• 50PA-201-14 N — 14通道衰减器，4RU高度
• 50PA-201-16 N — 16通道衰减器，4RU高度

手动衰减器控制

手动控制菜单允许用户设置或读取单个衰减器的参数、对衰减器执行渐变（fade）操作，或使用两个衰减器执行切换（handover）操作。

远程衰减器控制

该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过面板按键手动更改，也可使用NET远程命令进行远程配置。网络接口支持DHCP模式或固定地址（Fixed Address）模式，所有新测试系统出厂时默认设置为DHCP模式。

RS-232连接使用交叉型（null modem）串口电缆连接至测试系统，支持最高155200波特率。波特率可通过面板按键手动更改，也可通过SERIAL远程命令进行远程设置。

远程命令集

JFW Industries最新一代固件的 firmware manual 可供下载查阅。该手册列出了所有远程命令及其语法格式和使用示例。固件采用简洁的ASCII格式远程命令。当连接至JFW测试系统并发送HELP命令时，系统将返回适用于该特定测试系统的所有远程命令列表。
