JFW Industries 50PA-203-XX 9-16通道机架式步进衰减器组件

产品概述

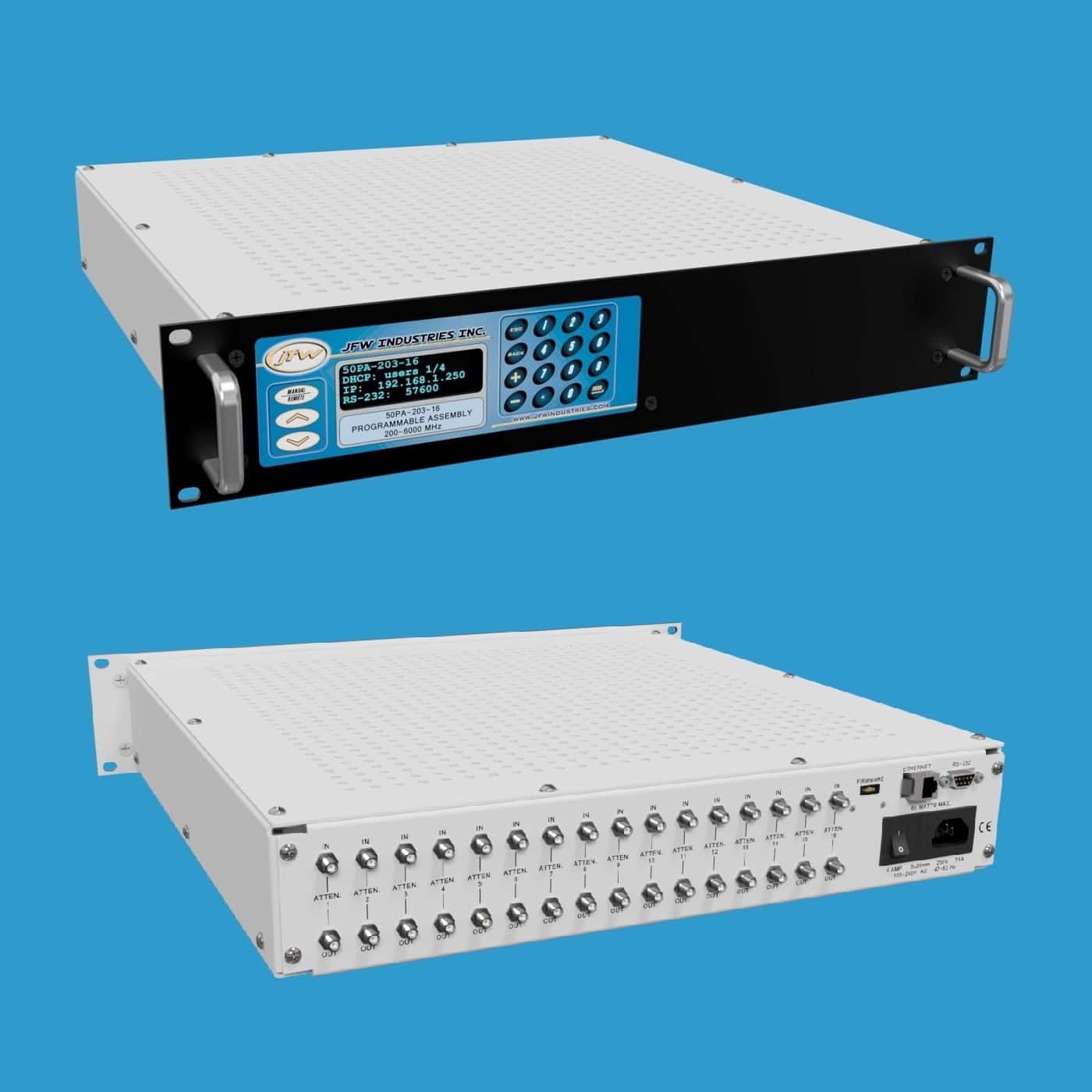

JFW Industries 50PA-203-XX 是一款19英寸机架式衰减器组件，内置多个50欧姆固态步进衰减器。用户可根据需求选择9至16个衰减器通道，衰减范围为0至63dB，步进精度为1dB，工作频率覆盖200-6000 MHz。衰减器支持手动控制和远程控制两种方式，提供SMA母头或N型母头50欧姆同轴射频连接器，连接器位于后面板，标注为输入和输出，但衰减器实际为双向设计。

型号配置

• 50PA-203-09 SMA：9通道衰减器，2RU机架高度
• 50PA-203-10 SMA：10通道衰减器，2RU机架高度
• 50PA-203-12 SMA：12通道衰减器，2RU机架高度
• 50PA-203-14 SMA：14通道衰减器，2RU机架高度
• 50PA-203-16 SMA：16通道衰减器，2RU机架高度
• 50PA-203-09 N：9通道衰减器，3RU机架高度
• 50PA-203-10 N：10通道衰减器，3RU机架高度
• 50PA-203-12 N：12通道衰减器，3RU机架高度
• 50PA-203-14 N：14通道衰减器，4RU机架高度
• 50PA-203-16 N：16通道衰减器，4RU机架高度

手动衰减器控制

手动控制菜单支持对单个衰减器进行设置和读取、渐变调节，以及使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可通过NET远程命令进行远程配置。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂默认为DHCP模式。RS-232连接使用零调制解调器类型串口电缆与测试系统连接，支持最高155200波特率，波特率可通过键盘手动更改或通过SERIAL远程命令进行远程设置。

远程命令集

最新一代固件手册可供下载查阅，手册中列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有远程命令列表。
