JFW Industries 50PA-220-XX 多通道衰减器组件 200-6000 MHz

产品描述

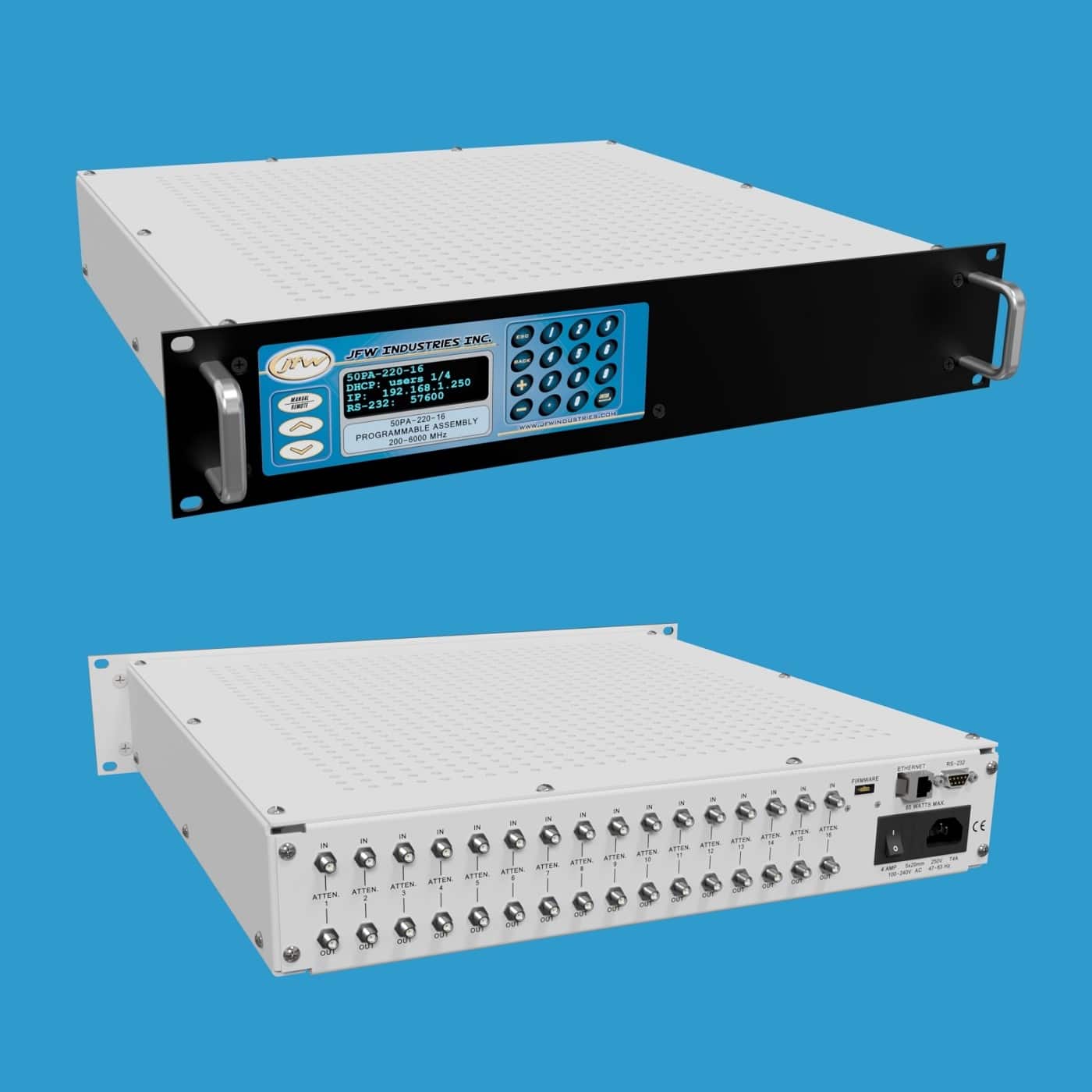

50PA-220-XX 是一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。衰减器数量可在9至16个之间选择。衰减范围为0至95dB，步进1dB，工作频率为200-6000 MHz。衰减器支持手动或远程控制。可选SMA母头或N型母头50欧姆同轴射频连接器，射频连接器位于后面板。连接器标注为输入和输出，但衰减器为双向设计。

型号示例

50PA-220-09 SMA（9个衰减器，2RU）
50PA-220-10 SMA（10个衰减器，2RU）
50PA-220-12 SMA（12个衰减器，2RU）
50PA-220-14 SMA（14个衰减器，2RU）
50PA-220-16 SMA（16个衰减器，2RU）
50PA-220-09 N（9个衰减器，3RU）
50PA-220-10 N（10个衰减器，3RU）
50PA-220-12 N（12个衰减器，3RU）
50PA-220-14 N（14个衰减器，4RU）
50PA-220-16 N（16个衰减器，4RU）

手动衰减器控制

手动控制菜单允许您设置/读取衰减器、渐变衰减器，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令远程更改。网络接口可设置为DHCP模式或固定地址模式。所有新测试系统出厂时均设置为DHCP模式。测试系统的RS-232连接使用零调制解调器型串行电缆实现，支持高达155200波特率的波特率。波特率可通过键盘手动更改，也可通过SERIAL远程命令远程更改。

远程命令集

我们最新一代固件的固件手册可供下载。该手册列出了所有远程命令及其命令语法和示例。我们的固件使用简单的ASCII格式远程命令。如果您连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
