JFW Industries 50PA-233-XX 9-16通道步进衰减器组件

产品概述

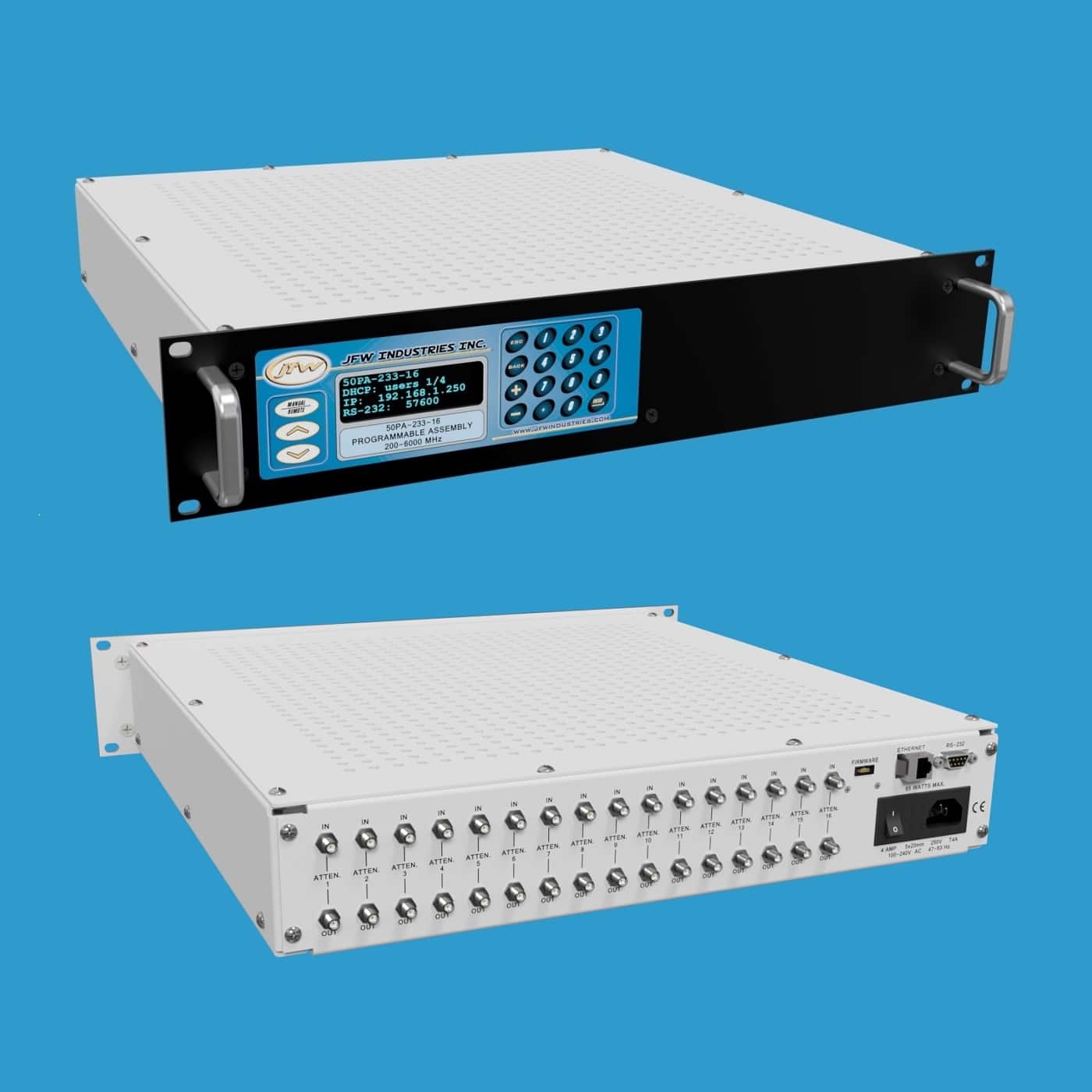

JFW Industries 50PA-233-XX 是一款19英寸机架安装式衰减器组件，内置50欧姆固态步进衰减器。衰减器数量可在9至16个之间灵活选择，衰减范围为0至63.5dB，步进精度为0.5dB，工作频率覆盖200-6000 MHz。设备支持手动或远程控制，提供SMA母头或N型母头50欧姆同轴射频连接器，射频连接器位于后面板。衰减器为双向设计，面板上标注为输入（Input）和输出（Output）。

型号规格

• 50PA-233-09 SMA：9通道衰减器，2RU机架高度
• 50PA-233-10 SMA：10通道衰减器，2RU机架高度
• 50PA-233-12 SMA：12通道衰减器，2RU机架高度
• 50PA-233-14 SMA：14通道衰减器，2RU机架高度
• 50PA-233-16 SMA：16通道衰减器，2RU机架高度
• 50PA-233-09 N：9通道衰减器，3RU机架高度
• 50PA-233-10 N：10通道衰减器，3RU机架高度
• 50PA-233-12 N：12通道衰减器，3RU机架高度
• 50PA-233-14 N：14通道衰减器，4RU机架高度
• 50PA-233-16 N：16通道衰减器，4RU机架高度

手动控制

手动控制菜单支持设置或读取衰减器参数、对衰减器进行淡入淡出操作，或使用两个衰减器执行信号切换操作。

远程控制

该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过面板键盘手动更改，也可使用NET远程命令远程修改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。RS-232连接使用交叉（null modem）串口电缆，支持最高155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令远程修改。

远程命令集

最新一代固件的固件手册可供下载，手册中列出了所有远程命令及其语法和使用示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统后，发送HELP命令即可获得该特定测试系统所有远程命令的完整列表。
