JFW Industries 50PA-665 双衰减器组件 DC-18 GHz

产品概述

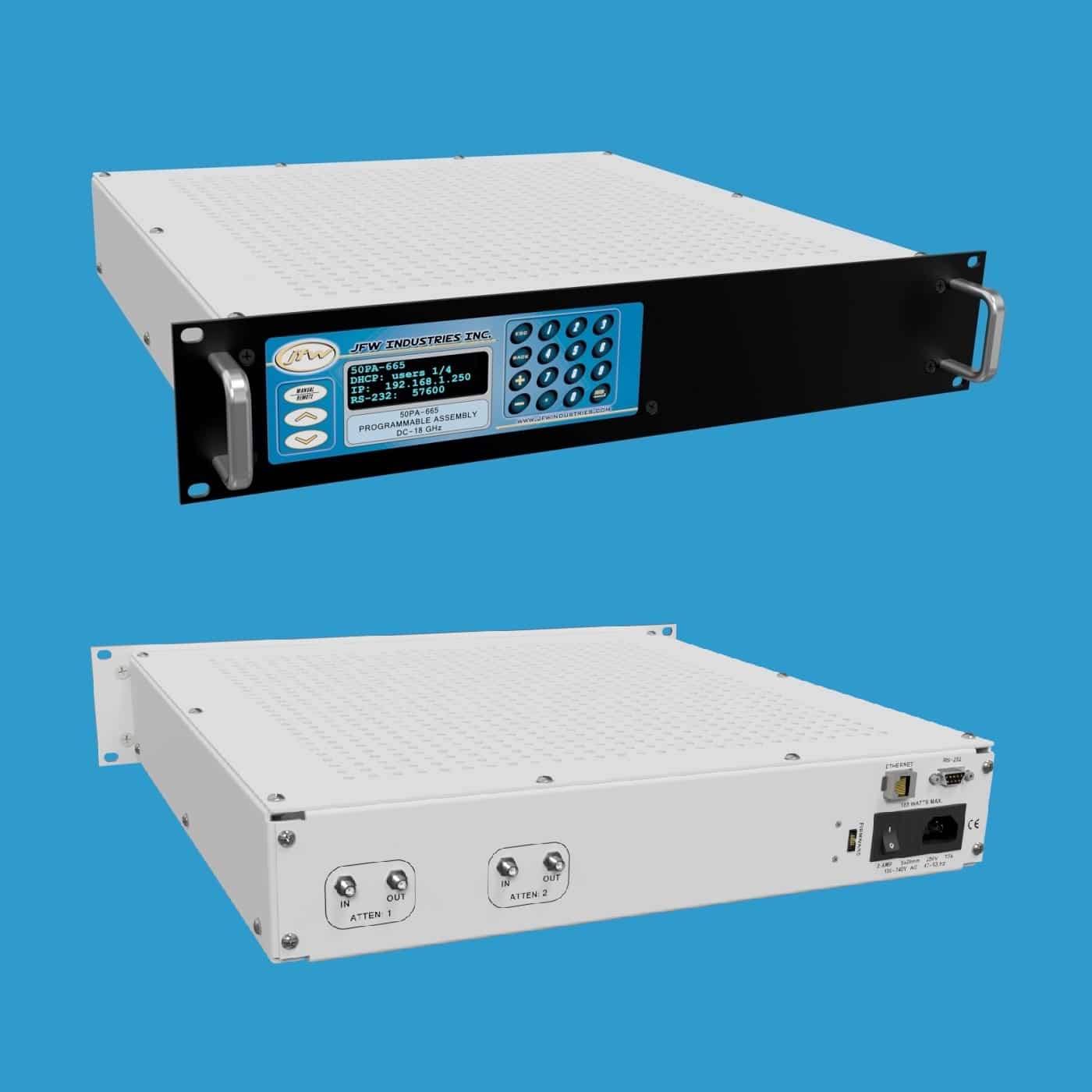

JFW Industries 50PA-665 是一款19英寸机架式衰减器组件，内含2个继电器步进衰减器，阻抗为50 Ohm。衰减范围为0至81 dB，步进为1 dB，工作频率覆盖DC-18 GHz。该衰减器支持手动或远程控制，配备SMA母头50 Ohm同轴射频连接器，连接器位于后面板并标记为输入和输出，但衰减器为双向设计。

默认设置

带有以太网/RS-232远程控制功能的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，或使用NET或SERIAL远程命令进行远程更改。前面板显示屏可实时显示网络模式、IP地址和波特率的当前设置。

手动衰减器控制

手动控制菜单允许用户将每个衰减器地址设置为指定的衰减值。在浏览衰减器地址编号时，屏幕将显示当前的dB设置值，操作直观便捷。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过按键手动更改，或使用NET远程命令远程更改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器类型串口电缆实现与测试系统的RS-232连接，可用波特率高达155200。波特率可通过按键手动更改，或使用SERIAL远程命令远程更改。

远程命令集

最新一代固件的firmware manual可供下载，该手册列出了所有远程命令及其命令语法和使用示例。固件采用简单的ASCII格式远程命令。如果连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
