JFW Industries 50PA-738 四通道衰减器组件 DC-18 GHz

产品概述

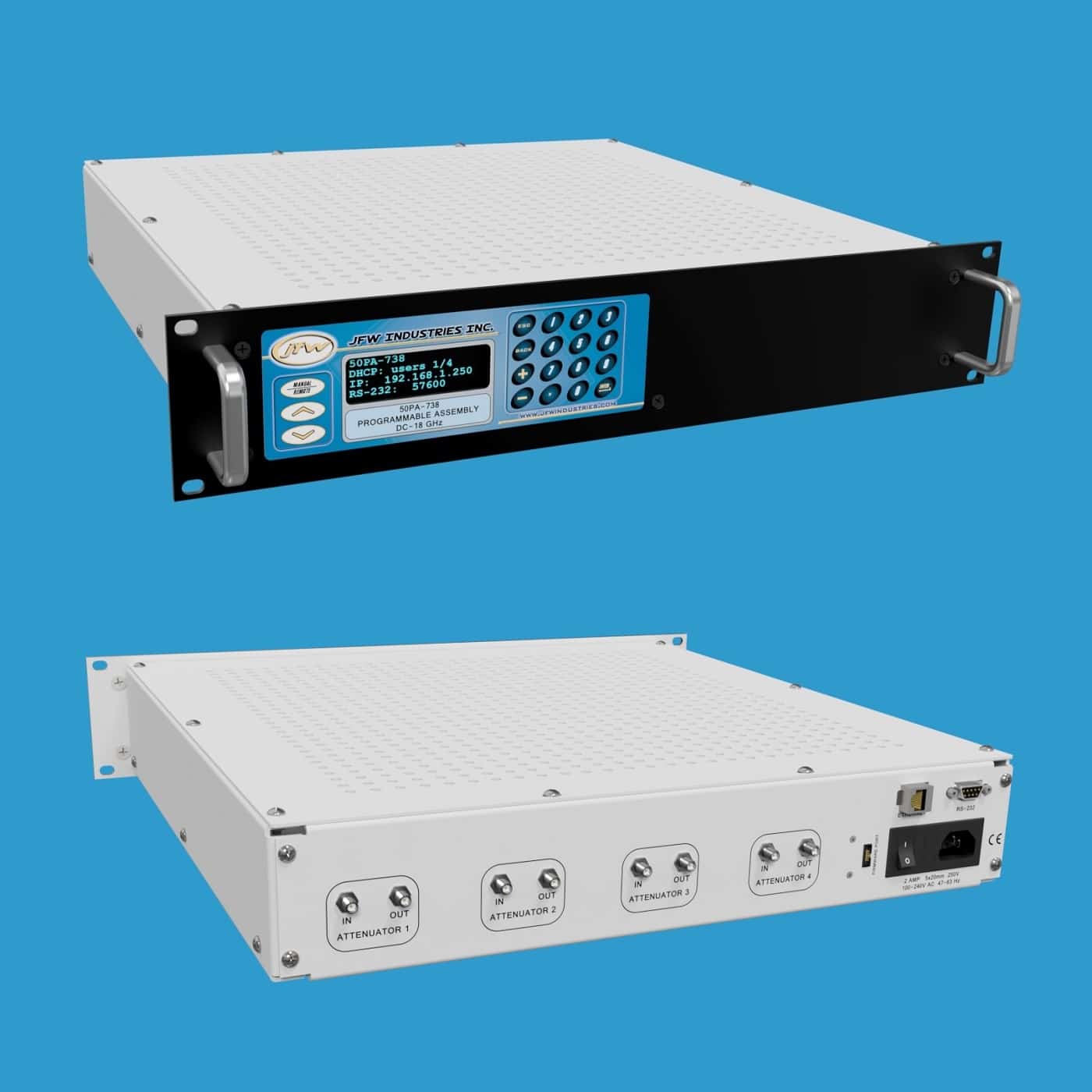

50PA-738 是 JFW Industries 推出的一款 19英寸机架式衰减器组件，内置4个继电器步进衰减器，阻抗为 50 Ohm。衰减范围为 0 至 81 dB，步进精度为 1 dB，工作频率覆盖 DC 至 18 GHz。该组件支持手动和远程控制，配备 SMA 母头 50 Ohm 同轴射频连接器，连接器位于后面板，标注为输入和输出，但衰减器支持双向使用。

默认设置

配备以太网/RS-232 远程控制的衰减器组件出厂时网络接口默认设置为 DHCP 模式，串行波特率默认设置为 57600。这些设置可通过前面板按键手动更改，也可通过 NET 或 SERIAL 远程命令进行修改。前面板显示屏可实时显示当前的网络模式、IP 地址和波特率。

手动控制

手动控制菜单允许用户为每个衰减器地址设置对应的衰减值。浏览衰减器地址编号时，屏幕将显示当前的 dB 设置值。

远程控制

该衰减器组件支持通过 以太网 或 RS-232 串行 连接进行远程控制。网络设置可通过前面板按键手动更改，也可通过 NET 远程命令修改。网络接口支持 DHCP 模式或固定地址模式。RS-232 连接使用零调制解调器型串行电缆连接至测试系统，波特率最高可达 155200 baud。波特率可通过前面板按键或 SERIAL 远程命令进行修改。

远程命令集

JFW Industries 提供最新一代固件的固件手册下载，手册中列出了所有远程命令及其语法和示例。固件采用简单的 ASCII 格式 远程命令。当连接至 JFW 测试系统并发送 HELP 命令时，系统将返回该特定测试系统的所有远程命令列表。
