JFW Industries 50PA-847 24通道步进衰减器组件

产品概述

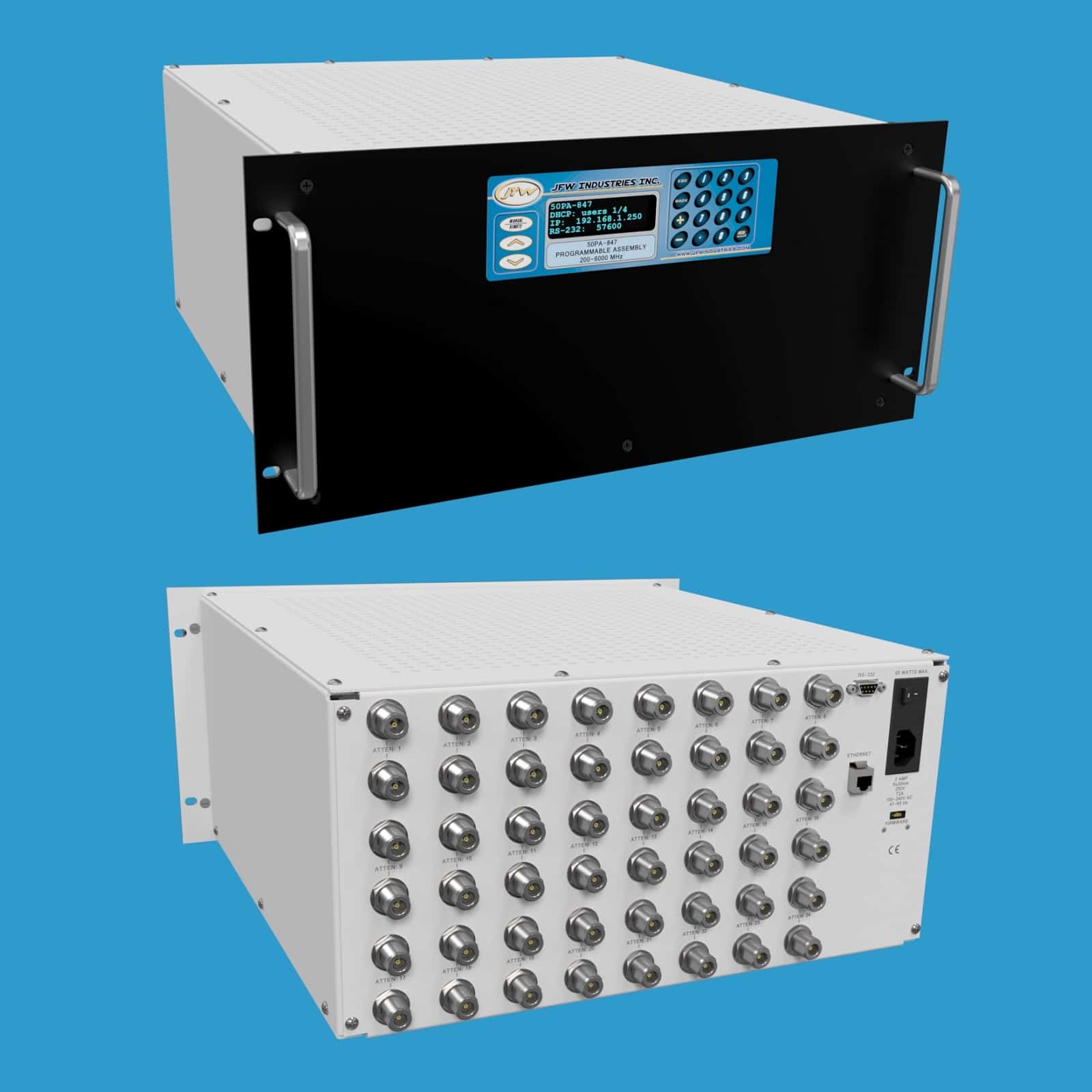

JFW Industries 50PA-847是一款19英寸机架安装式衰减器组件，内含24个固态步进衰减器，阻抗为50 Ohm。该组件适用于射频和微波测试系统，提供精确的信号衰减控制，支持双向信号传输。

主要技术参数

• 频率范围：200-6000 MHz
• 衰减范围：0至95 dB，1 dB步进
• 阻抗：50 Ohm
• 衰减器数量：24个固态步进衰减器
• 射频连接器：SMA母头（50 Ohm同轴射频连接器），位于后面板
• 信号方向：双向
• 安装方式：19英寸机架安装

控制方式

手动控制

前面板手动控制菜单支持设置或读取单个衰减器、对衰减器进行渐变调节，或使用两个衰减器执行切换操作。

远程控制

该衰减器组件支持通过以太网连接或RS-232串口连接进行远程控制。网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用交叉串口线缆与测试系统对接，波特率最高可达155200 baud。网络设置和波特率均可通过前面板按键手动修改，或通过远程命令进行配置。

默认设置

出厂时，具备以太网/RS-232远程控制功能的衰减器组件默认网络接口设置为DHCP模式，串口波特率设置为57600。前面板显示屏可实时显示当前网络模式、IP地址和波特率等设置信息。

远程命令集

该组件采用简洁的ASCII格式远程命令。固件手册列出了所有远程命令的语法及示例。当连接至JFW测试系统并发送HELP命令时，系统将返回该测试系统支持的所有远程命令列表。
