JFW Industries 50PA-860 48通道步进衰减器组件

产品描述

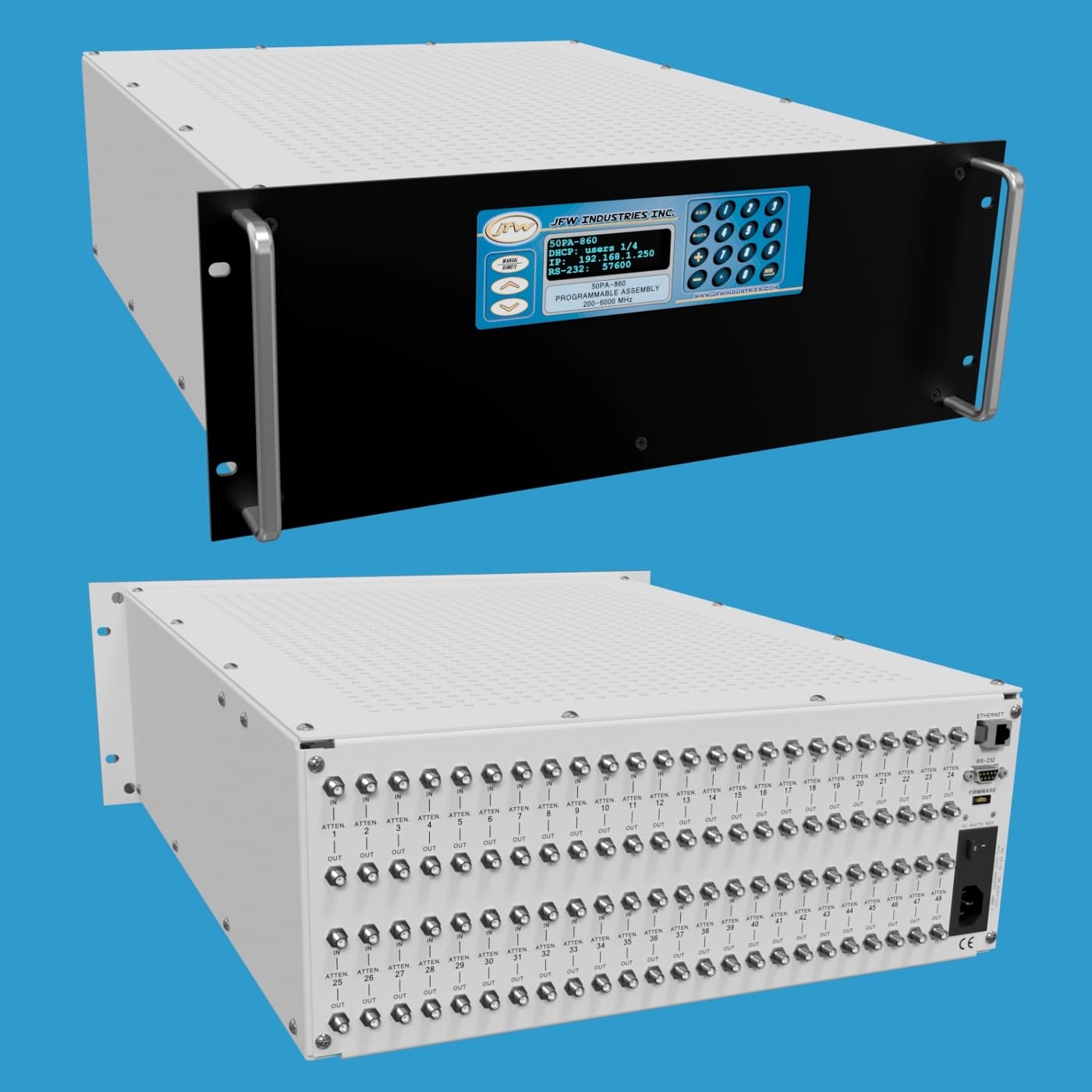

JFW Industries 50PA-860是一款19英寸机架式衰减器组件，内置48个50欧姆固态步进衰减器。衰减器衰减范围为0至63dB，步进为1dB，工作频率范围为200-6000 MHz。衰减器支持手动或远程控制。产品提供N型或SMA母头连接器，射频连接器位于后面板。射频连接器标注为输入和输出，但衰减器为双向设计。

默认设置
配备以太网/RS-232远程控制的衰减器组件出厂时网络接口设置为DHCP模式，串口波特率设置为57600。这些设置可通过键盘手动更改，也可使用NET或SERIAL远程命令进行远程更改。前面板显示屏显示当前网络模式、IP地址和波特率设置。

手动衰减器控制
手动控制菜单允许您设置/读取衰减器、渐变调节衰减器，或使用两个衰减器执行切换操作。

远程衰减器控制
该衰减器组件可通过以太网连接或串口连接（即RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程更改。网络接口可设置为DHCP模式或固定地址模式。RS-232连接通过交叉串口电缆连接至测试系统。支持高达155200波特率。波特率可通过键盘手动更改，也可使用SERIAL远程命令进行远程更改。

远程命令集
最新一代固件的firmware manual可下载获取。该手册列出了所有远程命令及其语法和示例。固件使用简单的ASCII格式远程命令。如果连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
