JFW Industries 50PA-866 20通道固态步进衰减器组件 200-6000MHz

产品概述

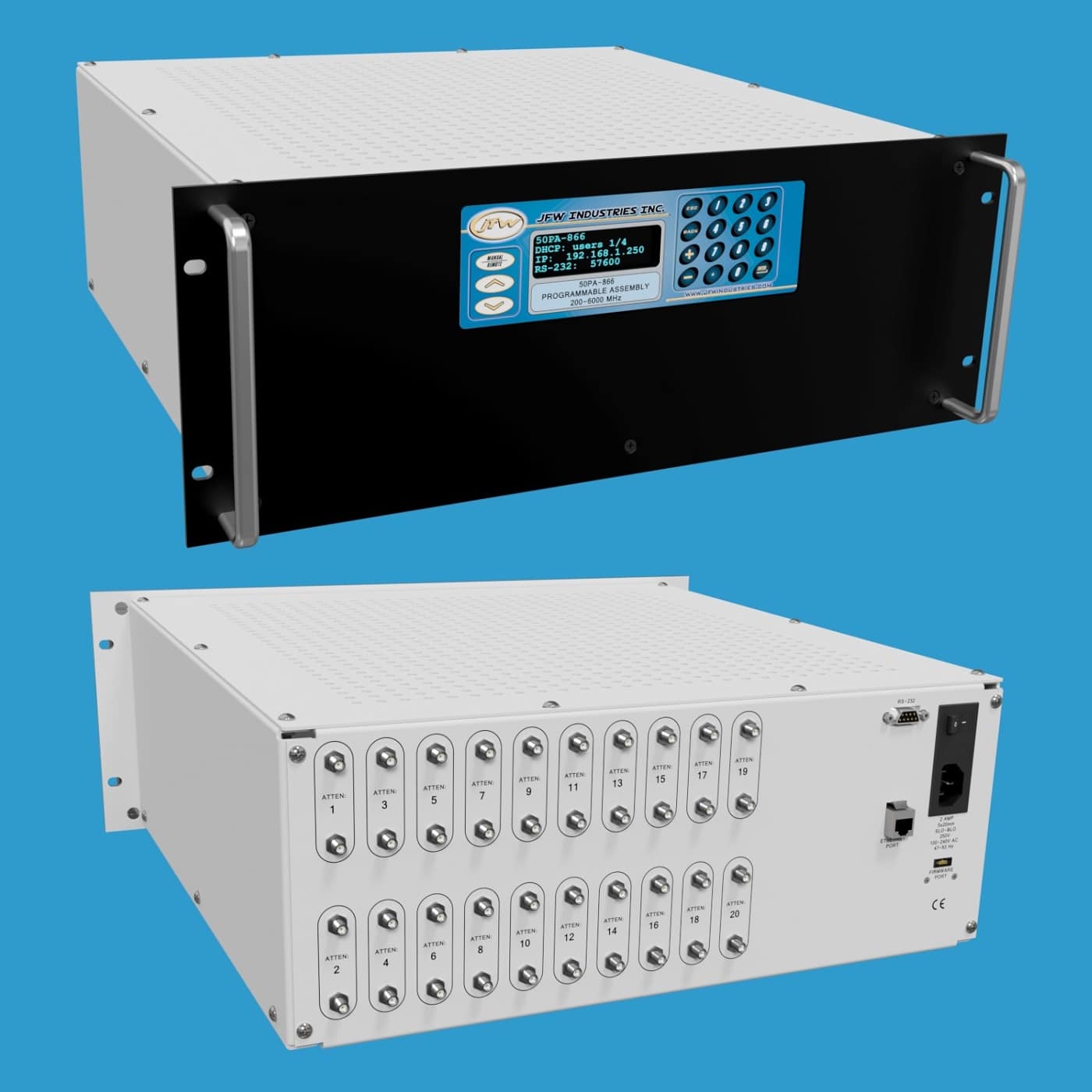

JFW Industries 50PA-866 是一款19英寸机架式衰减器组件，内含20个50欧姆阻抗的固态步进衰减器。衰减范围为0至95dB，步进1dB，工作频率覆盖200-6000 MHz。衰减器支持手动或远程控制，配备N型或SMA母头50欧姆同轴射频连接器，连接器位于后面板。所有衰减器均为双向设计。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可通过NET或SERIAL远程命令进行远程修改。前面板显示屏可实时显示当前的网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许用户执行以下操作：

• 设置/读取单个衰减器的衰减值
• 对衰减器进行渐变（Fade）操作
• 使用两个衰减器执行切换（Handover）操作

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（RS-232）进行远程控制，主要特性包括：

• 网络接口支持DHCP模式或固定地址模式
• 网络设置可通过前面板按键手动更改，或使用NET远程命令远程修改
• 通过零调制解调器型串行电缆将RS-232连接至测试系统
• 支持最高155200波特率
• 波特率可通过前面板按键手动更改或使用SERIAL远程命令远程修改

远程命令集

最新一代固件的固件手册可供下载，其中列出了所有远程命令及其命令语法和使用示例。固件采用简单的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令，系统将返回适用于该特定测试系统的完整远程命令列表。
