JFW Industries 50PA-880 48通道衰减器组件

产品概述

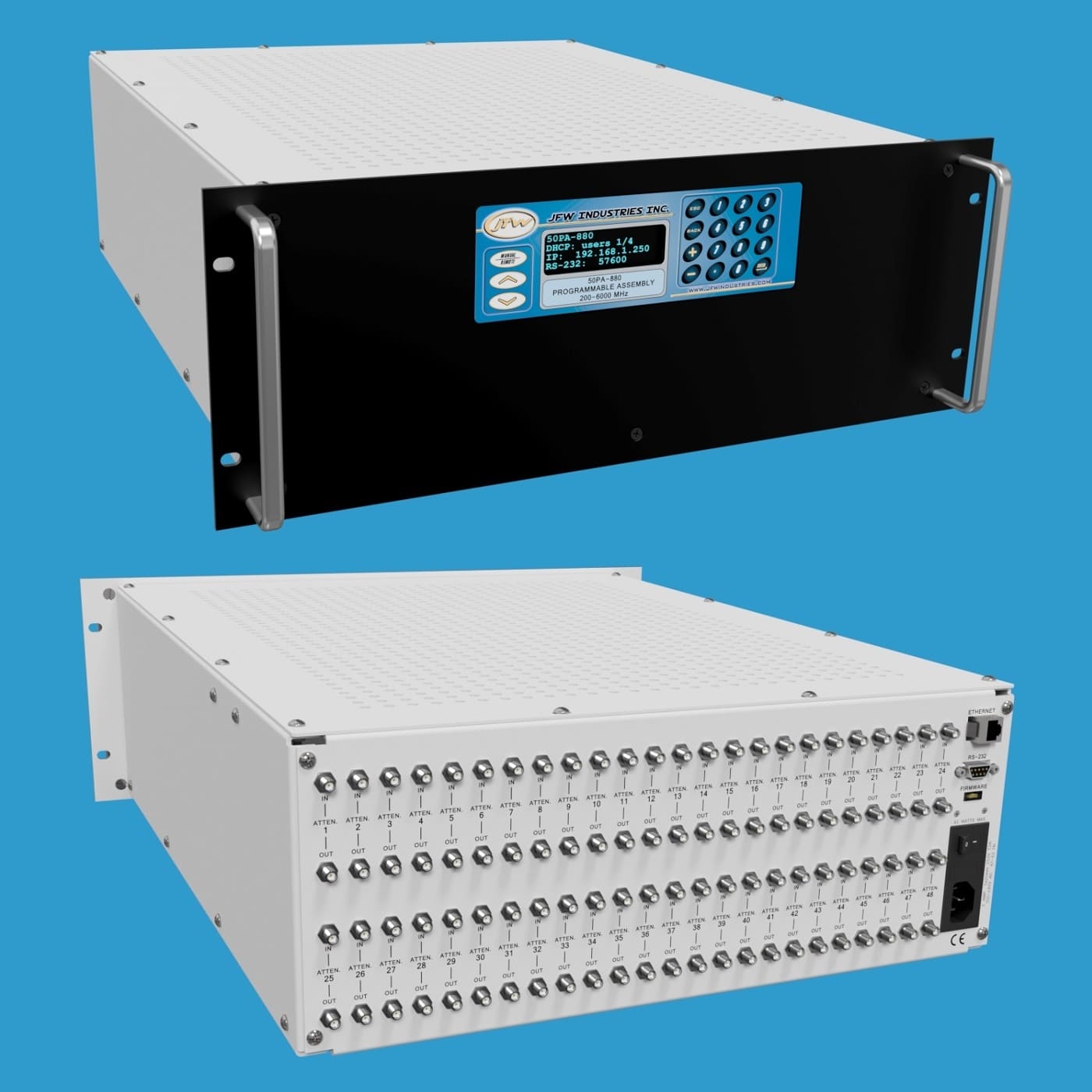

JFW Industries 50PA-880是一款19英寸机架式衰减器组件，内置48个50欧姆固态步进衰减器。衰减器的衰减范围为0至95dB，步进精度为1dB，工作频率覆盖200-6000 MHz。衰减器支持手动控制或远程控制，可选配N型母头或SMA型母头50欧姆同轴射频连接器，射频连接器位于后面板。射频连接器标注为输入和输出，但衰减器为双向设计。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时，网络接口默认设置为DHCP模式，串口波特率默认为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行远程修改。前面板显示屏可显示当前网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许用户设置/读取单个衰减器、对衰减器进行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过键盘手动更改，也可通过NET远程命令进行修改。网络接口可设置为DHCP模式或固定地址模式。通过空调制解调器型串口电缆将RS-232连接至测试系统，支持最高155200波特率。波特率可通过键盘手动更改，也可通过SERIAL远程命令进行修改。

远程命令集

最新一代固件的固件手册可供下载查阅，该手册列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。如果连接到JFW测试系统并发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
