JFW Industries 50PA-1044-XX 1-8通道衰减器组件

产品概述

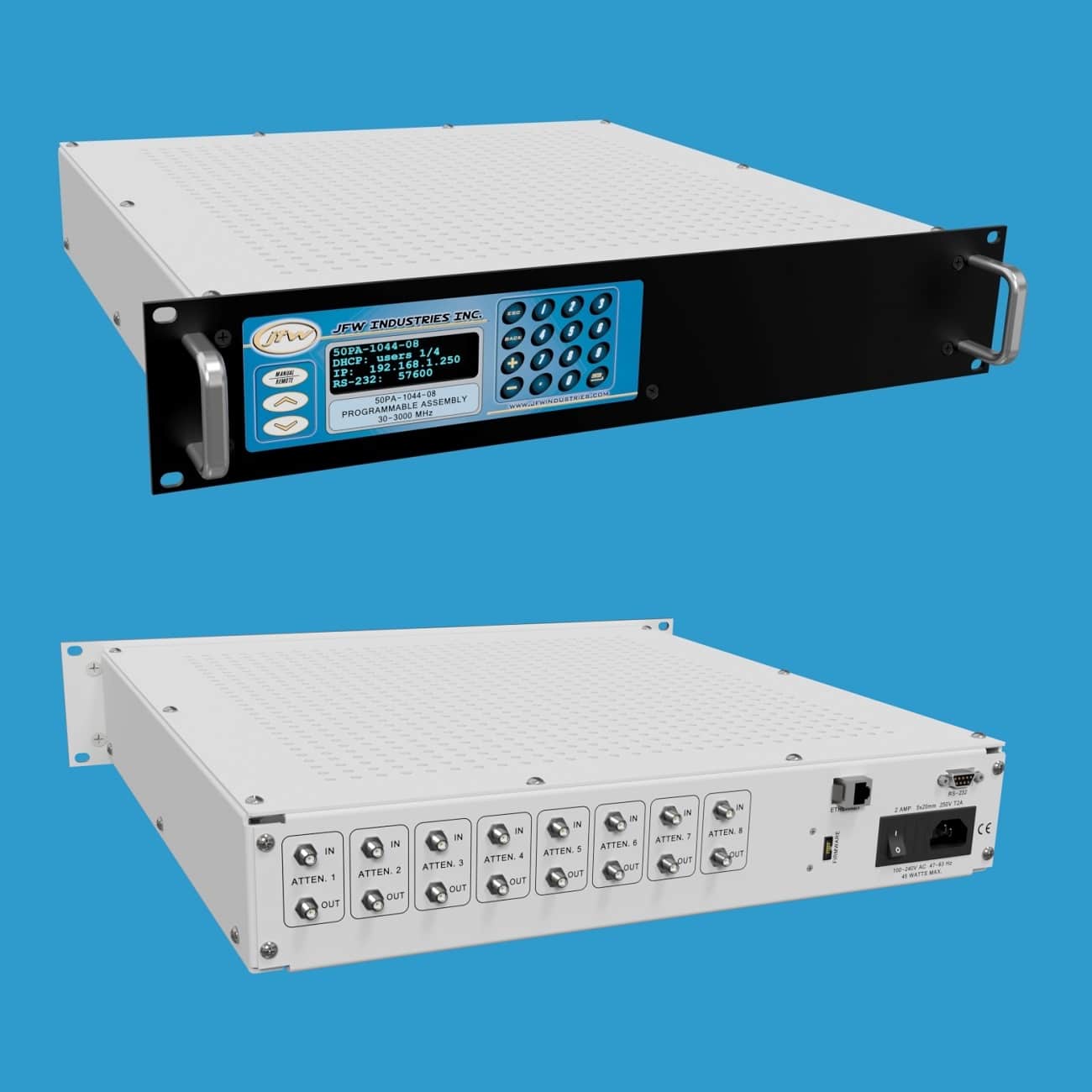

JFW Industries 50PA-1044-XX 是一款19英寸机架安装式衰减器组件，内置50欧姆固态步进衰减器。该组件可根据需求灵活配置1至8个衰减器，衰减范围为0至127dB，步进精度为1dB，工作频率覆盖30-3000 MHz。衰减器支持手动或远程控制方式，提供SMA母头或N型母头50欧姆同轴射频连接器。射频连接器位于设备后面板，标记为输入和输出，但衰减器本身为双向设计。

型号配置示例

• 50PA-1044-01 SMA：1个衰减器，SMA母头连接器
• 50PA-1044-02 SMA：2个衰减器，SMA母头连接器
• 50PA-1044-04 N：4个衰减器，N型母头连接器
• 50PA-1044-08 N：8个衰减器，N型母头连接器

手动衰减器控制

手动控制菜单允许用户设置或读取单个衰减器的参数、对衰减器进行渐变调节，或使用两个衰减器执行信号切换操作，操作便捷直观。

远程衰减器控制

该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过前面板键盘手动更改，也可使用NET远程命令进行远程配置。网络接口支持DHCP模式或固定地址模式，所有新测试系统出厂时默认设置为DHCP模式。RS-232连接使用交叉串口电缆与测试系统相连，支持最高155200波特的波特率，波特率可通过键盘手动更改或使用SERIAL远程命令远程更改。

远程命令集

最新一代固件的固件手册可供下载查阅，手册中详细列出了所有远程命令及其语法格式与使用示例。系统固件采用简洁的ASCII格式远程命令，便于集成开发。当连接到JFW测试系统后，发送HELP命令即可获取该特定测试系统支持的全部远程命令列表。
