JFW Industries 50PA-1019-XX 1-16通道 0.1-40GHz 机架式步进衰减器组件
品牌: JFW Industries
型号: 50PA-1019-XX
JFW Industries 50PA-1019-XX 是一款19英寸机架式固态步进衰减器组件，支持1至16个衰减器通道配置。频率范围覆盖100 MHz至40 GHz，衰减范围为0至62dB（1dB步进），支持手动与远程控制，配备2.92mm射频连接器，适用于各类高频射频测试系统。
产品详情
产品概述

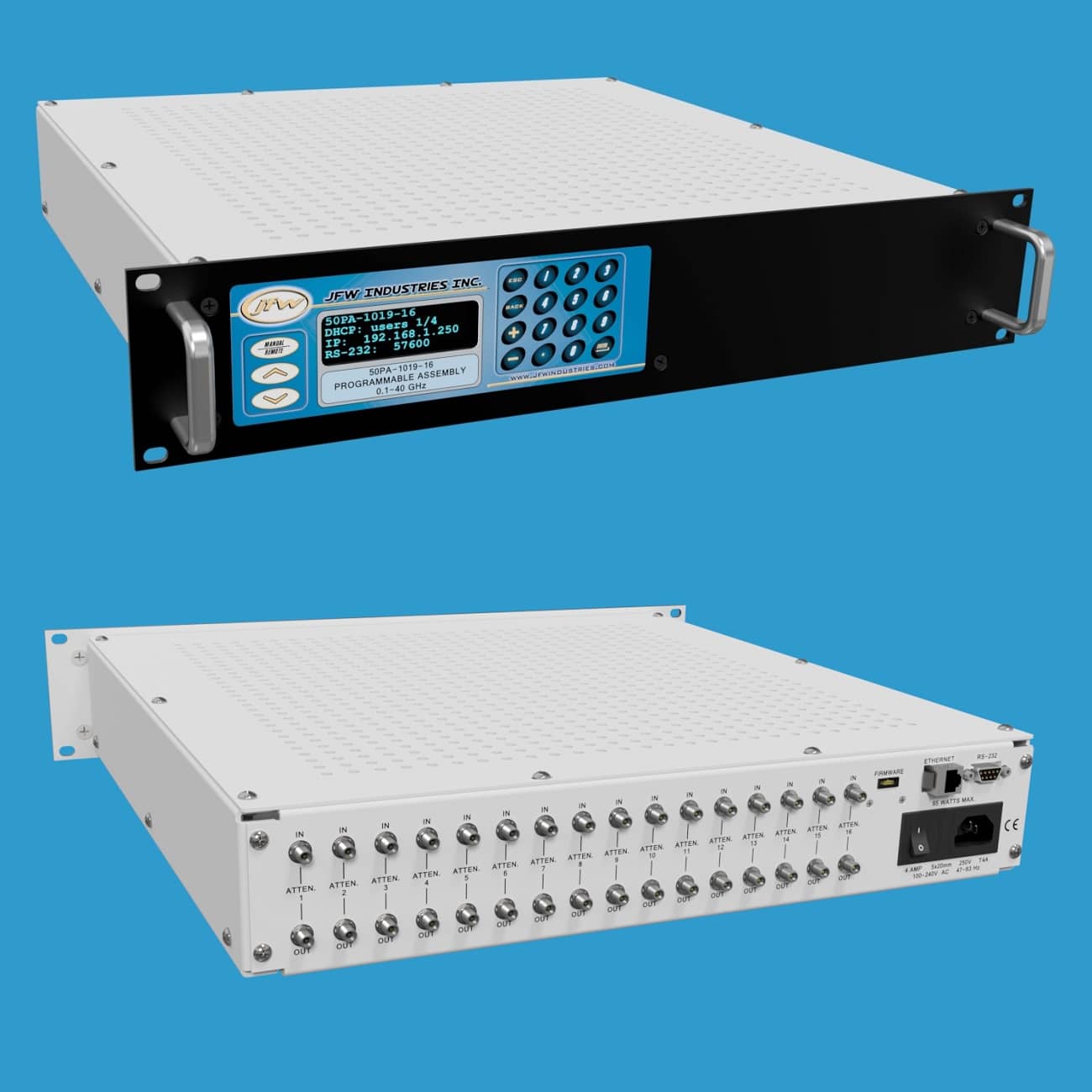

JFW Industries 50PA-1019-XX 是一款19英寸机架安装式衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置1至16个衰减器通道。该组件的工作频率范围为100 MHz至40 GHz，衰减范围为0至62dB，步进精度为1dB。设备支持手动或远程控制，后面板配备2.92 mm母头50欧姆同轴射频连接器。尽管连接器标记为输入和输出，但衰减器本身支持双向信号传输。
示例型号
- 50PA-1019-01：2.92mm连接器（1个衰减器）
- 50PA-1019-02：2.92mm连接器（2个衰减器）
- 50PA-1019-04：2.92mm连接器（4个衰减器）
- 50PA-1019-08：2.92mm连接器（8个衰减器）
- 50PA-1019-10：2.92mm连接器（10个衰减器）
- 50PA-1019-12：2.92mm连接器（12个衰减器）
- 50PA-1019-14：2.92mm连接器（14个衰减器）
- 50PA-1019-16：2.92mm连接器（16个衰减器）
手动控制功能
手动控制菜单允许用户设置或读取衰减器的状态、对衰减器进行渐变操作，或利用两个衰减器执行信号切换操作。
远程控制功能
该衰减器组件可通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过前面板键盘手动更改，或使用NET远程命令进行修改。网络接口支持DHCP模式或固定IP地址模式，所有新出厂的测试系统默认设置为DHCP模式。通过RS-232连接至测试系统时，需使用零调制解调器类型的串口线缆。系统支持高达155200的波特率，波特率可通过键盘手动更改或使用SERIAL远程命令进行修改。
远程命令集
最新一代固件手册可供下载，该手册详细列出了所有远程命令及其语法和示例。我们的固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回适用于该特定测试系统的所有远程命令列表。
