JFW Industries 50PA-1157-XX 1-8通道机架式步进衰减器组件

产品概述

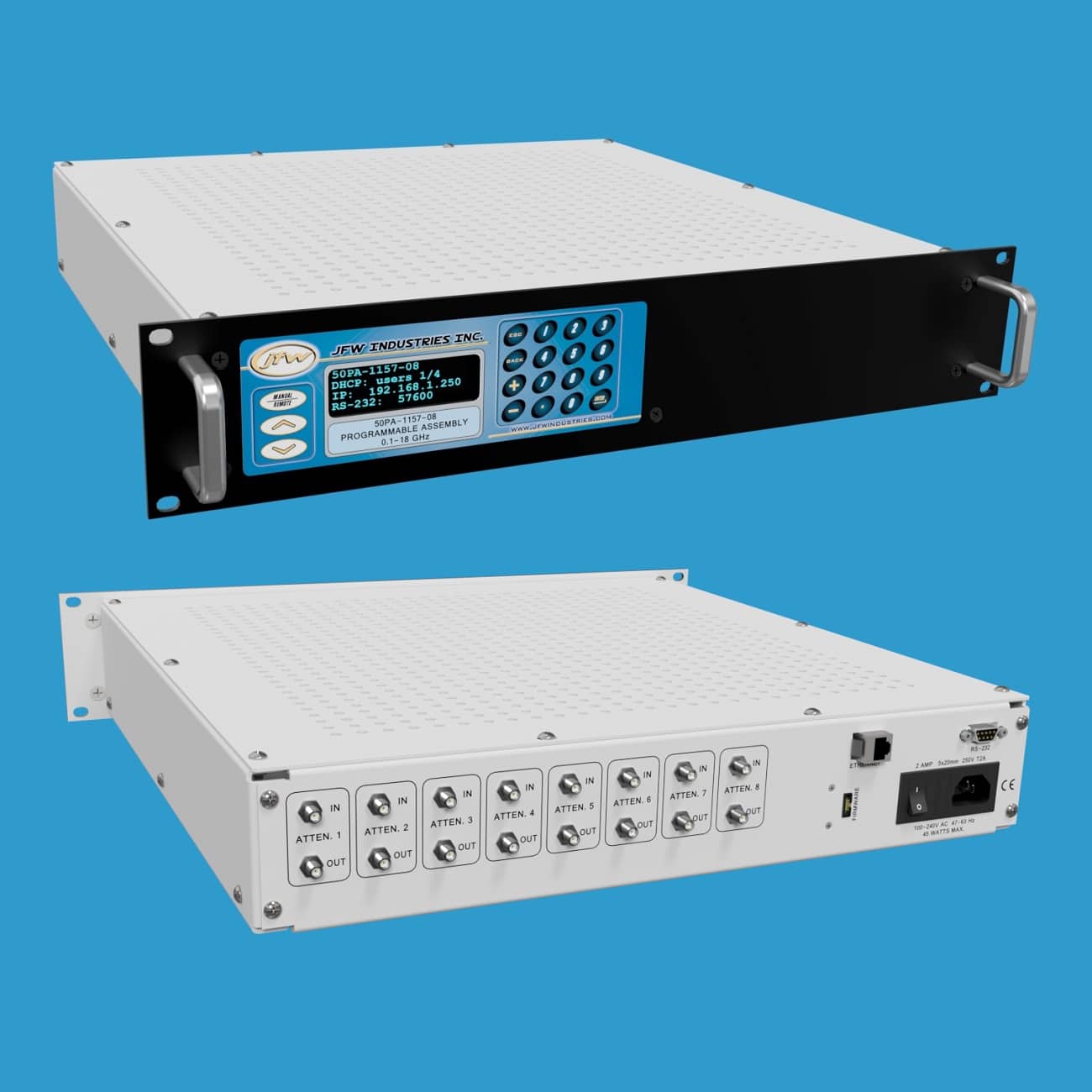

JFW Industries 50PA-1157-XX 是一款19英寸机架安装衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置1至8个衰减器。该组件工作频率范围为 0.1 GHz至18 GHz（100 MHz - 18 GHz），衰减范围为 0至63dB，步进精度为 0.5dB。衰减器采用双向设计，但面板标有“输入”和“输出”以区分不同的最大功率额定值：“输入”端口额定功率为 +24 dBm，“输出”端口额定功率为 +15 dBm。设备标配50欧姆 SMA母头 同轴射频连接器，支持手动与远程双重控制模式。

可选型号配置

• 50PA-1157-01 SMA：配置1个衰减器（SMA母头）
• 50PA-1157-02 SMA：配置2个衰减器（SMA母头）
• 50PA-1157-04 SMA：配置4个衰减器（SMA母头）
• 50PA-1157-08 SMA：配置8个衰减器（SMA母头）

控制方式

手动控制：
通过设备面板的手动控制菜单，用户可以设置或读取衰减器状态、执行衰减渐变操作，或使用两个衰减器进行信号切换。

远程控制：
该衰减器组件支持通过 以太网 或 串口（RS-232） 进行远程控制。网络接口支持DHCP模式或固定IP地址模式（出厂默认设置为DHCP模式），可通过面板键盘或NET远程命令修改网络设置。RS-232串口连接需使用交叉型串口线，支持高达 155200波特率，可通过面板键盘或SERIAL远程命令进行更改。
