JFW Industries 50PA-1147-XX 多通道步进衰减器组件

产品概述

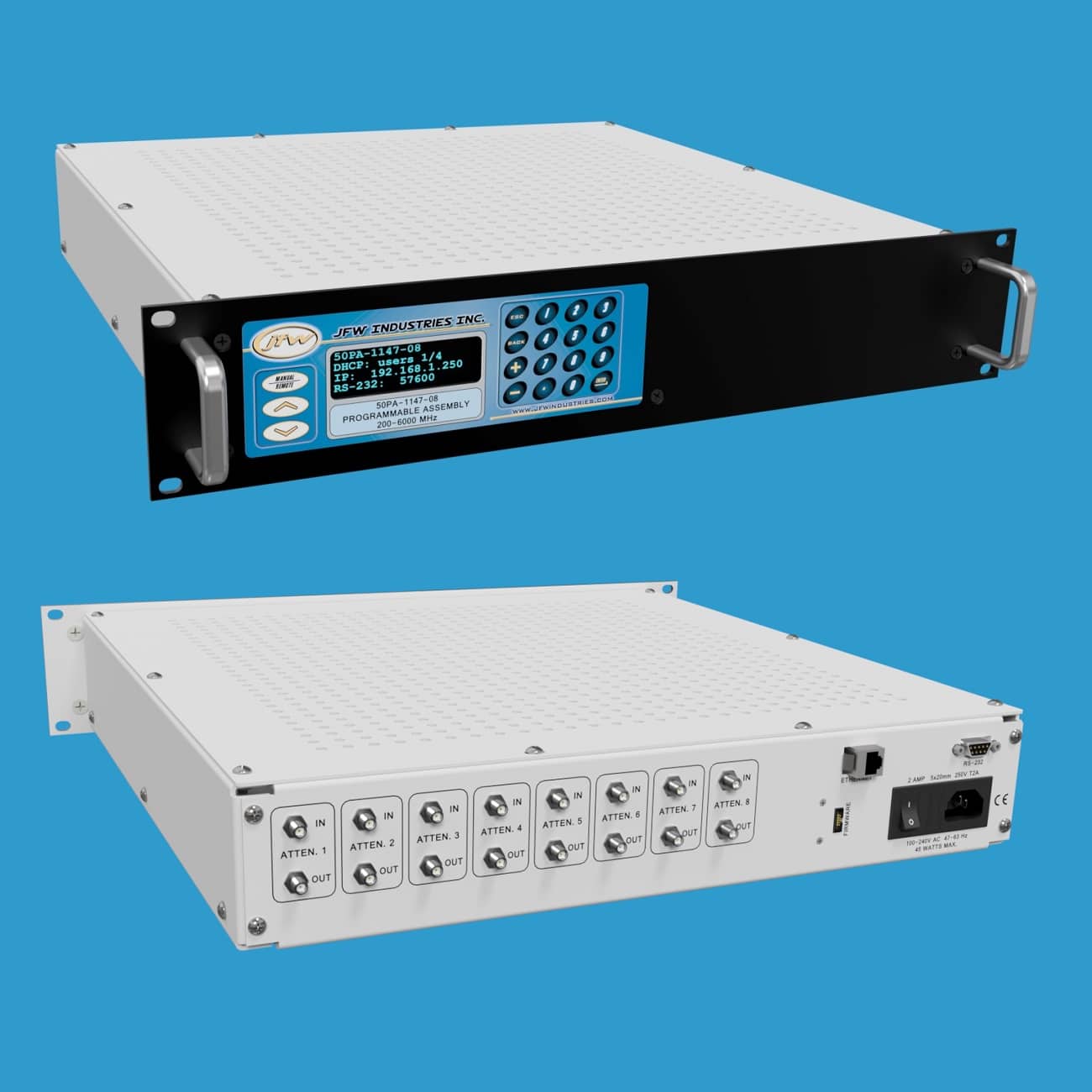

JFW Industries 50PA-1147-XX 是一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。用户可根据实际需求选择配置1至8个衰减器通道，广泛适用于射频测试和信号调节等应用场景。

核心技术参数

• 衰减范围：0至95.5dB，步进0.5dB
• 工作频率：100 MHz至18 GHz
• 阻抗：50欧姆
• 通道数量：1至8个衰减器可选
• 连接器类型：N型或SMA型母头50欧姆同轴射频连接器

控制方式

手动控制：通过前面板键盘进行操作，手动控制菜单支持设置或读取衰减器参数、衰减器渐变调节，以及使用两个衰减器执行切换操作。

远程控制：该衰减器组件支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程修改。网络接口支持DHCP模式或固定地址模式，所有新测试系统出厂时默认为DHCP模式。RS-232连接使用零调制解调器型串行电缆，支持高达155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令进行远程设置。

型号示例

• 50PA-1147-01 SMA：1个衰减器，SMA型母头连接器
• 50PA-1147-02 SMA：2个衰减器，SMA型母头连接器
• 50PA-1147-04 SMA：4个衰减器，SMA型母头连接器
• 50PA-1147-08 SMA：8个衰减器，SMA型母头连接器
• 50PA-1147-08 N：8个衰减器，N型母头连接器
