JFW Industries 50PA-1174-XX 19英寸机架式固态步进衰减器组件

产品概述

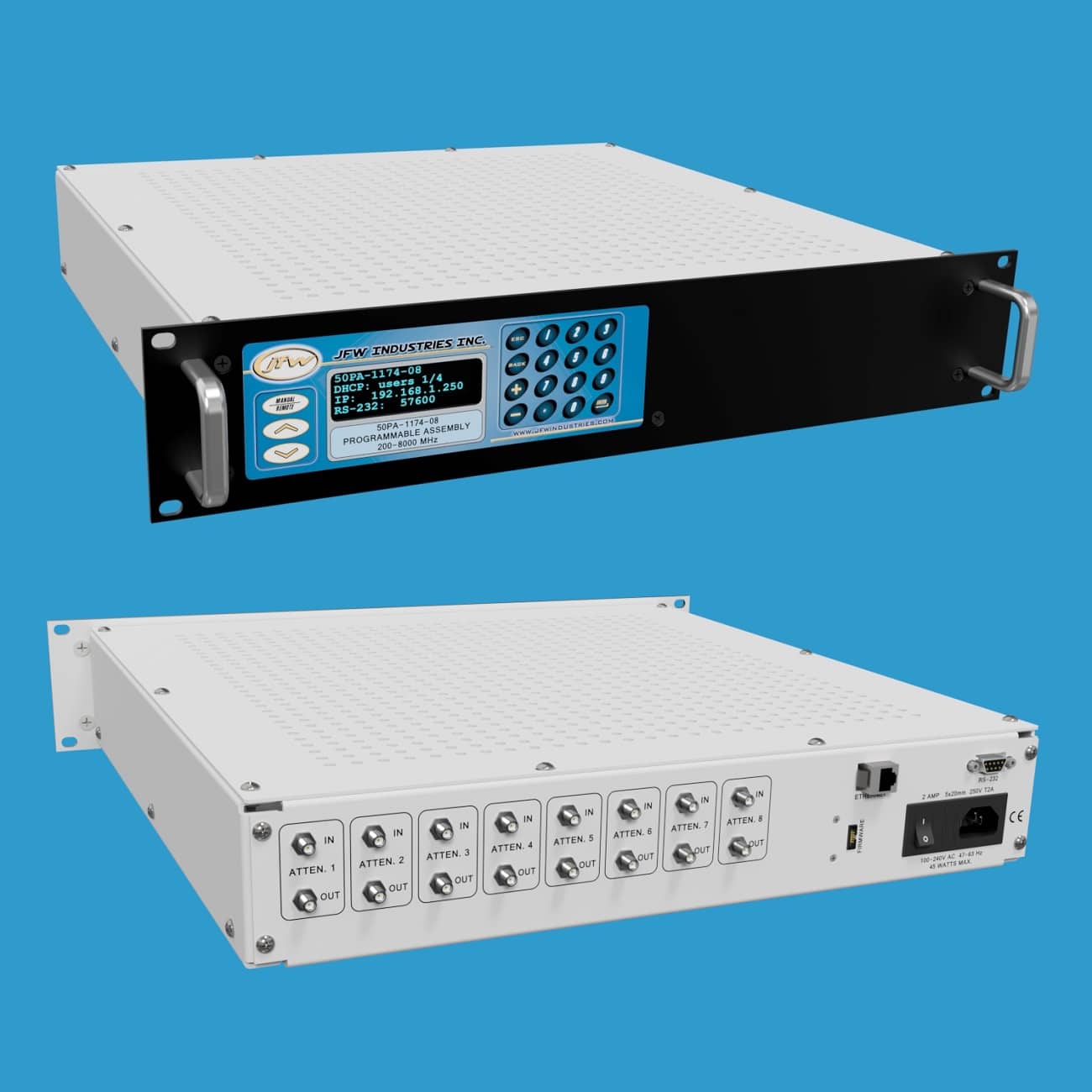

JFW Industries 50PA-1174-XX 是一款 19 英寸机架式衰减器组件，内置 50 欧姆固态步进衰减器。用户可根据需求选择配置 1 至 8 个衰减器。该设备工作频率覆盖 200 MHz 至 8.4 GHz，衰减范围为 0 至 63dB，步进精度达 0.5dB。

该衰减器采用双向设计，但面板上标有“输入”和“输出”标识，因为两个端口具有不同的最大功率额定值。其中，“输入”端口的额定功率为 +24 dBm，“输出”端口的额定功率为 +15 dBm。设备支持手动或远程控制，并提供 N 型或 SMA 型母头 50 欧姆同轴射频连接器选项。

型号配置示例

• 50PA-1174-01 SMA：配置 1 个衰减器，SMA 母头
• 50PA-1174-02 SMA：配置 2 个衰减器，SMA 母头
• 50PA-1174-04 SMA：配置 4 个衰减器，SMA 母头
• 50PA-1174-08 SMA：配置 8 个衰减器，SMA 母头
• 50PA-1174-02 N：配置 2 个衰减器，N 型母头
• 50PA-1174-04 N：配置 4 个衰减器，N 型母头
• 50PA-1174-08 N：配置 8 个衰减器，N 型母头

控制方式

手动控制：通过手动控制菜单，用户可以设置或读取衰减器状态、对衰减器进行渐变调整，或使用两个衰减器执行信号切换。

远程控制：该衰减器组件支持通过以太网或串行接口（如 RS-232）进行远程控制。网络设置可通过设备键盘手动更改，或使用 NET 远程命令进行远程配置。网络接口支持 DHCP 模式或固定 IP 地址模式（出厂默认设置为 DHCP 模式）。RS-232 连接需使用 Null Modem（交叉）型串行电缆，支持高达 155200 的波特率，波特率可通过键盘或 SERIAL 远程命令进行更改。
