JFW Industries 50PA-1183-XX 1-8路衰减器组件

产品概述

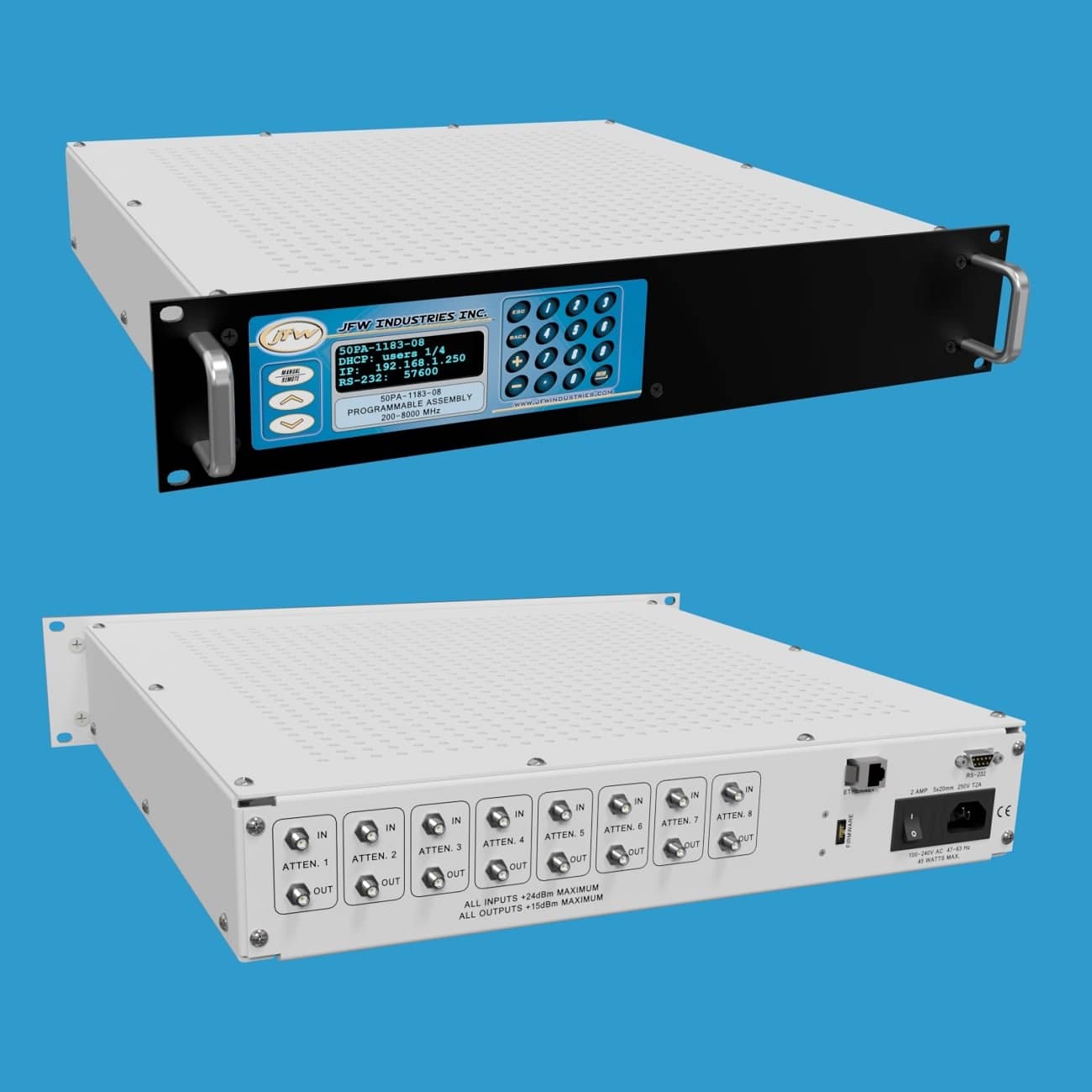

50PA-1183-XX 是一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。衰减器数量可在1至8路之间灵活选择，衰减范围为0至95dB，步进精度为1dB，工作频率覆盖200MHz至8.4GHz。

该衰减器为双向设计，但面板标注了"input"（输入）和"output"（输出），因为两个端口具有不同的最大功率额定值。标注为"input"的端口额定功率为+24 dBm，标注为"output"的端口额定功率为+15 dBm。衰减器支持手动控制或远程控制，标配50欧姆SMA母头射频连接器。

示例型号

• 50PA-1183-01 SMA — 1路衰减器，SMA母头
• 50PA-1183-02 SMA — 2路衰减器，SMA母头
• 50PA-1183-04 SMA — 4路衰减器，SMA母头
• 50PA-1183-06 SMA — 6路衰减器，SMA母头
• 50PA-1183-08 SMA — 8路衰减器，SMA母头

手动衰减器控制

手动控制菜单允许用户设置或读取衰减器参数、对衰减器执行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（如RS-232）进行远程控制。网络设置可通过面板键盘手动更改，也可使用NET远程命令远程修改。网络接口可设置为DHCP模式或固定地址模式，所有新测试系统出厂时默认配置为DHCP模式。

通过RS-232连接至测试系统时，需使用零调制解调器型串行电缆。支持的波特率最高可达155200 baud，波特率可通过面板键盘手动更改，也可使用SERIAL远程命令远程修改。
