JFW Industries 50PA-1250-XX 多通道机架式步进衰减器组件

产品概述

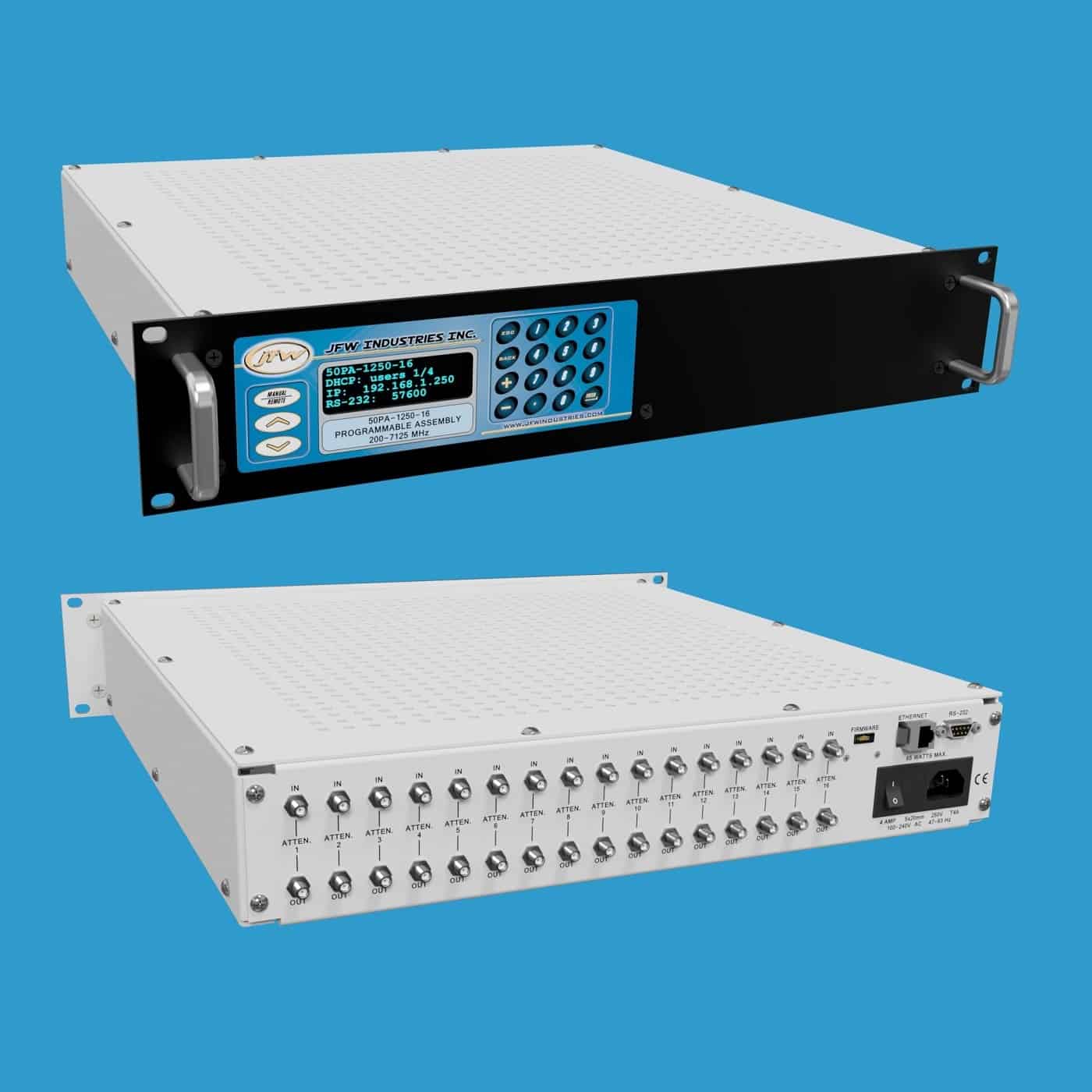

JFW Industries 50PA-1250-XX 是一款19英寸机架安装衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置 9至16个 衰减器。该组件的工作频率范围为 200-7125 MHz，衰减范围为 0至95dB，步进精度为 1dB。虽然射频连接器被标记为输入（Input）和输出（Output），但衰减器本身支持双向传输。系统支持手动与远程两种控制方式，并提供50欧姆 N型母头或 SMA母头射频连接器选项。

型号与机架配置

根据连接器类型和衰减器数量的不同，组件的机架高度（RU）有所区别。以下为具体示例型号：

• SMA连接器版本（2RU高度）：50PA-1250-09 SMA（9通道）、50PA-1250-10 SMA（10通道）、50PA-1250-11 SMA（11通道）、50PA-1250-12 SMA（12通道）、50PA-1250-13 SMA（13通道）、50PA-1250-14 SMA（14通道）、50PA-1250-15 SMA（15通道）、50PA-1250-16 SMA（16通道）。
• N型连接器版本：50PA-1250-09 N 至 50PA-1250-12 N（9至12通道，3RU高度）；50PA-1250-13 N 至 50PA-1250-16 N（13至16通道，4RU高度）。

手动控制功能

通过设备面板的手动控制菜单，用户可以执行以下操作：

• 设置或读取单个衰减器的参数。
• 对衰减器进行渐变（Fade）调节。
• 使用两个衰减器执行信号切换（Handover）操作。

远程控制功能

该衰减器组件支持通过 以太网 或 串口（RS-232） 进行远程控制：

• 网络控制：网络设置可通过前面板键盘手动更改，或使用 NET 远程命令进行修改。网络接口支持 DHCP 模式或固定 IP 地址模式，所有新测试系统出厂时默认设置为 DHCP 模式。
• 串口控制：RS-232 连接需使用零调制解调器（Null Modem）类型的串行电缆。支持高达 155200 baud 的波特率。波特率可通过键盘手动更改，或使用 SERIAL 远程命令进行设置。
