JFW Industries 50PA-1252 48通道固态步进衰减器组件

产品概述

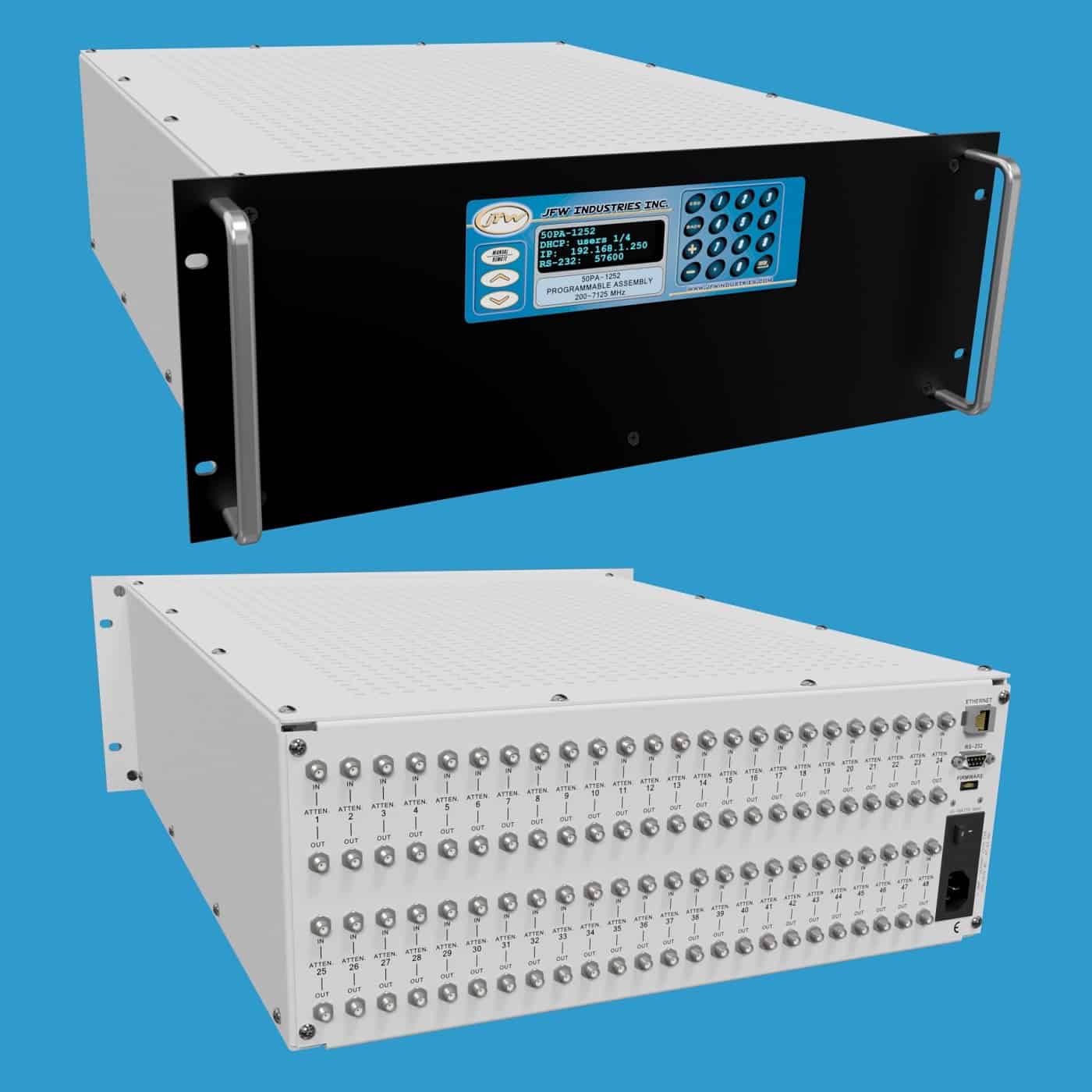

JFW Industries 50PA-1252 是一款19英寸机架式50欧姆衰减器组件，内含48个独立控制的固态步进衰减器。衰减器的工作频率范围为200-7125 MHz，衰减范围为0至95dB，步进精度为1dB。射频连接器标注为输入（Input）和输出（Output），但衰减器本身支持双向传输。该组件配备50欧姆SMA母头射频连接器，支持手动控制和远程控制两种操作模式。

手动衰减器控制

手动控制菜单允许用户**以下操作：

• 设置或读取单个衰减器的衰减值
• 对衰减器进行渐变（Fade）操作
• 使用两个衰减器**切换（Handover）操作

远程衰减器控制

该衰减器组件可通过以太网（Ethernet）连接或串行连接（RS-232）进行远程控制，具体特性如下：

• 网络设置：可通过面板按键手动修改，或使用NET远程命令进行远程配置
• 网络接口模式：支持DHCP模式或固定地址（Fixed Address）模式，出厂默认为DHCP模式
• RS-232连接：使用交叉（Null Modem）串行电缆连接测试系统
• 波特率：支持高达155200 baud，可通过面板按键手动修改，或使用SERIAL远程命令进行远程配置
