JFW Industries 50PA-1301-XX 多通道步进衰减器组件

产品概述

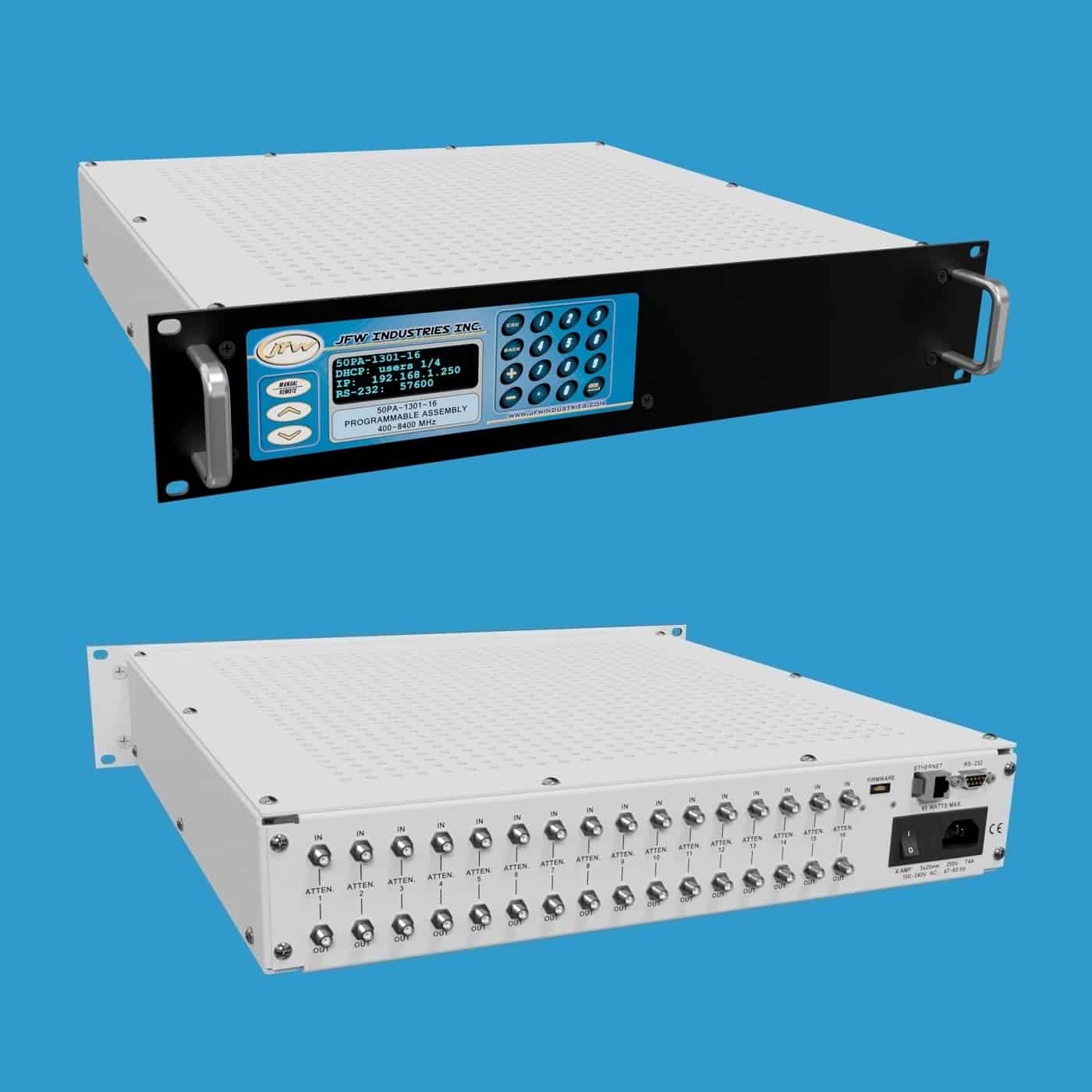

JFW Industries 50PA-1301-XX 是一款19英寸机架式衰减器组件，内置50欧姆固态步进衰减器。衰减器数量可在9至16个之间灵活选择，衰减范围为0至95dB，步进精度为1dB，工作频率覆盖400-8400 MHz。该组件支持手动控制和远程控制两种方式，配备位于后面板的SMA母头射频连接器，连接器标注为输入和输出，但衰减器为双向设计，信号可双向传输。

手动衰减器控制

手动控制菜单支持以下操作：

• 设置或读取单个衰减器的衰减值
• 对衰减器**渐变（Fade）操作
• 使用两个衰减器**切换（Handover）操作

远程衰减器控制

该衰减器组件可通过以太网连接或RS-232串口连接进行远程控制。主要特性如下：

• 网络接口：支持DHCP模式或固定地址模式，所有新测试系统出厂默认为DHCP模式。网络设置可通过面板按键手动更改，也可通过NET远程命令远程修改。
• 串口连接：使用交叉型（Null Modem）串口电缆与测试系统建立RS-232连接，波特率**高可达155200 baud。波特率可通过面板按键手动更改，也可通过SERIAL远程命令远程修改。
