JFW Industries 50PA-1321-XX 1-8通道步进衰减器组件

产品概述

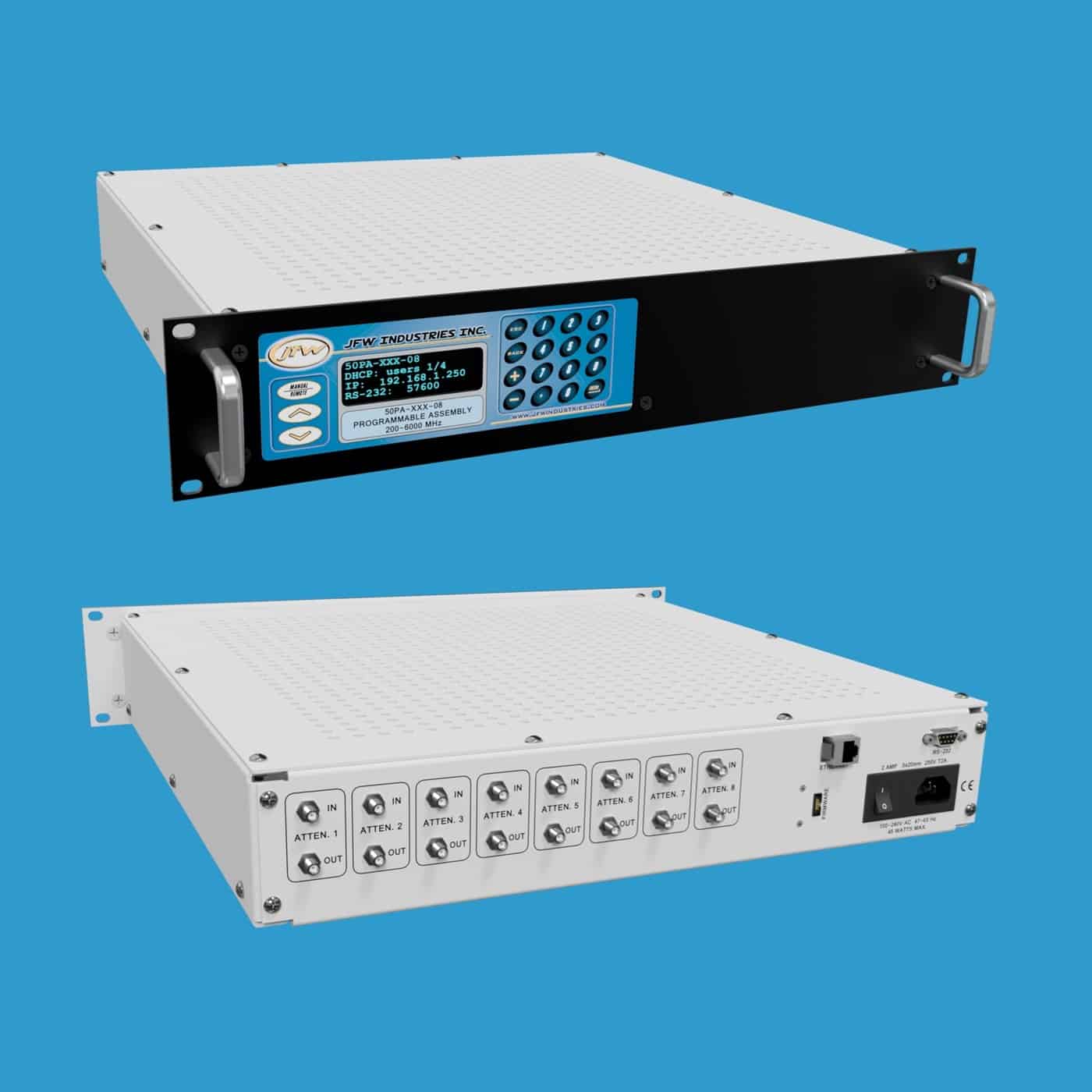

JFW Industries 50PA-1321-XX是一款19英寸机架安装式衰减器组件，内置50欧姆固态步进衰减器。用户可根据需求选择配置1至8个衰减器。衰减器的工作频率范围为200-6000 MHz，衰减范围为0至127dB，步进精度为1dB。衰减器支持手动控制或远程控制，配备SMA母头或N型母头50欧姆同轴射频连接器，射频连接器位于后面板。衰减器为双向设计，输入和输出端口可互换使用。

型号示例

• 50PA-1321-01 SMA（1个衰减器，SMA母头）
• 50PA-1321-02 SMA（2个衰减器，SMA母头）
• 50PA-1321-04 SMA（4个衰减器，SMA母头）
• 50PA-1321-08 SMA（8个衰减器，SMA母头）
• 50PA-1321-04 N（4个衰减器，N型母头）
• 50PA-1321-08 N（8个衰减器，N型母头）

手动衰减器控制

手动控制菜单允许用户设置/读取衰减器、渐变衰减器，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式。所有新测试系统出厂时默认设置为DHCP模式。RS-232连接使用零调制解调器型串行电缆连接至测试系统，支持高达155200波特率。波特率可通过键盘手动更改，也可使用SERIAL远程命令进行远程修改。

远程命令集

最新一代固件的固件手册可供下载，手册中列出了所有远程命令及其语法和示例。固件使用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有远程命令列表。
