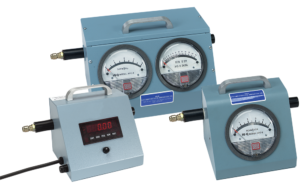

HI-Q AFC-XXL 中小流量气流校准器（模拟与数字显示）

产品亮点

• 高度定制：只需将型号中的“-XX”替换为您所需的流量范围和单位即可。
• 可靠耐用：提供直接、可靠的读数，经认证并可溯源至NIST（美国国家标准与技术研究院）。
• 快速便捷：配备标准快速断开接头，确保气密性设置并即时获取流量读数。
• 坚固结构：采用坚固结构制造，专为各种环境下的重载使用而设计。

气流测量设备

HI-Q 生产的 AFC（气流校准器）外壳采用钢结构并涂有双组分聚氨酯漆，内部结合了精密加工的文丘里管，以在固定孔口上产生压差。通过改变气流速度，测量并记录压差，并与层流元件进行对比，其校准经认证并可溯源至NIST。AFC 整体内部操作简单，根据具体的监管协议，可将重新校准的频率降低至每年一到两次。AFC-XX 系列气流校准器设计为在开放空气中运行。

AFC系列流量范围

通过改变孔口尺寸以及选择的 Magnehelic®（标准AFC）或差压传感器/变送器（AFC-DIGITAL），HI-Q 可以制造几乎任何所需流量范围的校准器。与其他制造商不同，HI-Q 在其模拟 AFC 设备中不使用预先丝网印刷的表盘，而是对每个 AFC 表盘进行单独手工标记。

选择AFC系列流量范围

流量与压差之间呈对数（非线性）关系。在 Magnehelic® 仪表上，刻度低端数字之间的间距较近，而高端数字之间的间距较远。为了获得最佳的视觉准确性，HI-Q 建议订购上限范围尽可能低的设备（例如：如果您的泵最大抽气量仅为 4 CFM，请不要选择 AFC-8）。

模拟式与数字式AFC

模拟式 AFC
模拟式 AFC 设备配备 Magnehelic® 差压表，其相对体积流量单位被转换到直接读取的刻度上。刻度上的反光胶带（位于模拟指针后方）可减少视差误差。模拟式 AFC 设备的整体精度优于 +/- 5%。

数字式 AFC
数字式 AFC 设备配备 LED 显示屏，采用先进技术确保读数稳定、无漂移，并结合了多种功能，提供当前和未来的灵活性，可通过插件选项卡实现报警触点、模拟输出和串行通信。AFC-DIGITAL 的速率/总量显示屏以实际立方英尺每分钟（ACFM）显示气流速率，并以实际立方英尺（ACF）显示采样的总体积。也可提供公制校准。精度：在校准点为满量程的 +/- 1%（标准校准为15个点）。请联系 HI-Q 获取模拟转数字转换套件。
