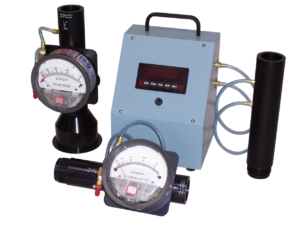

HI-Q HFC-XX/HFC-SIDE-XX 大流量空气流量校准器

产品概述

HI-Q HFC系列大流量空气流量校准器彻底淘汰了笨重的孔板和水柱压力计。该系列设备采用精密加工的文丘里管结合压差计，可直接读取您所需的体积单位（如标准状态下的SCFM）。设备依据在线N.I.S.T.可溯源层流元件进行校准，主校准器符合MIL Std. 45662A标准要求。HFC-XX系列单元设计为在开放空气中直接使用。

测量与换算

仪表直接读数可指示标准条件（29.92英寸汞柱和70ºF）下的标准CFM、LPM或CMM流量。在校准过程中，根据实际的采样温度与大气压力，技术人员可利用操作手册中提供的修正系数表进行简单计算，将实际流量读数（ACFM）轻松转换为标准单位（SCFM）。

型号与校准方向

根据校准时的方向（垂直或水平），HI-Q提供两种HFC型号：

• HFC-XX：专为垂直平面的高流量校准设计，适用于“HVP”型等大流量空气采样器。
• HFC-SIDE-XX：专为水平平面的低至高流量校准设计，适用于HI-Q系列便携式连续工作及抓取式空气采样器。

连接与适配

HFC-XX系列设备标配1½英寸男直管螺纹（MSPT），可直接旋入大多数中低流量空气采样泵（如HI-Q的CF-1001或CF-901）。对于更高体积流量的采样器，用户需结合适配板使用：

• 使用FHA-4CF 4英寸直径适配盘，可校准配备4英寸直径滤膜夹组件的设备。
• 使用FHA-810CF 适配板，可校准配备8英寸×10英寸滤纸夹的设备。
