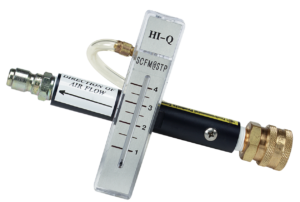

HI-Q V-FLO-XXL 空气流量测量单元

产品概述

HI-Q V-FLO-XX系列空气流量测量单元集成了流量计与精密加工的文丘里管，通过在固定孔口上产生压差来驱动流量计中的指示球浮动。通过改变流速，将压差测量值与层流元件进行对比记录，其校准经过认证并可追溯至美国国家标准与技术研究院（NIST）。记录的体积流量单位直接标注在附带的流量计刻度上。

技术特点

• 测量精度：满量程读数的±5%以内
• 标准主体长度：6英寸，两端均配有3/8英寸NPT内螺纹
• 接头配置：包含一个3/8英寸快速断开接头（公头，出口）和一个3/8英寸快速断开接头（母头，进口）
• 安装方式：适用于管路在线使用

工作原理

V-FLO-XX文丘里流量计通过精密加工的文丘里管在固定孔口处产生压差，使流量计中的指示球悬浮。不同流速下产生的压差与经过NIST认证校准的层流元件进行对比测量，确保测量结果的准确性和可追溯性。
