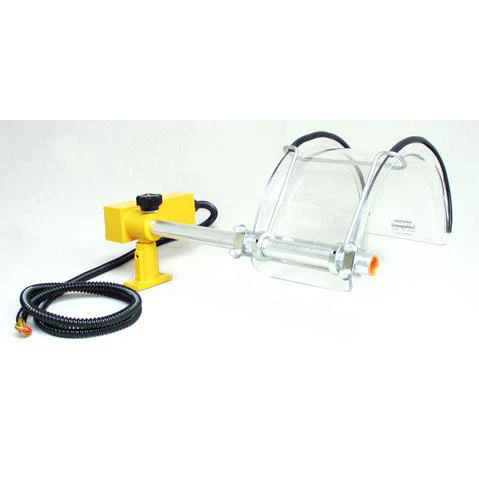

Flexbar 17001 电气互锁安装支架 (E.I.M.B.)
品牌: flexbar
型号: 17001
Flexbar 17001 电气互锁安装支架（E.I.M.B.）用于车床操作中需要自动关机的场景，可兼容所有 Flexbar 车床防护罩和小型卡盘防护罩。提供4种安装样式，确保安全护罩就位后设备方可启动，有效保障操作安全。
产品详情
产品概述
该设备在车床操作需要自动关机功能时，可替代现有的安装支架。电气互锁安装支架（E.I.M.B.）可与所有 Flexbar 车床防护罩或小型卡盘防护罩配合使用。提供4种不同的安装样式，E.I.M.B. 装置通过要求护罩必须处于放下位置才能启动机器，从而确保操作安全。
安装样式
提供4种不同安装样式：亮黄色喷漆表面。
- 样式 1，型号 17001 - 安装于车床后部。适用于所有护罩尺寸。
- 样式 2，型号 17002 - 伸缩旋转式。适用于不规则或圆顶形主轴箱的车床，例如 Hardinge。适用于所有护罩尺寸。
- 样式 3，型号 17003 - 安装于主轴箱正面。背板可在壳体上翻转180°，因此法兰位置可在右侧或左侧。适用于所有护罩尺寸。
- 样式 4，型号 17004 - 顶部安装，适用于平顶主轴箱。适用于所有护罩尺寸。注意：观察车床结构并进行少量测量即可轻松做出正确选择。
尺寸规格
E.I.M.B. 矩形盒体部分尺寸：
约 6⅝ in. x 2⅜ in. x 1⅝ in.（168mm x 60mm x 41.3mm）
工作原理
功能说明：一旦连接至电机控制电路（电机启动器），凸轮操作的限位开关在安全护罩被抬起时会断开触点，机器随即停止运行。
技术规格
限位开关：
- 滚轮型
- 滚轮和头部为金属材质，密封塑料外壳
- 电气寿命 - 100万次循环
- 机械寿命 - 3000万次循环
- NEMA 4 防护等级
- 认证：UP A300、UL E140497、CSA A 300 及 CSA LR26716 M20
- 快动 SPDT INO-INC 双断点设计，确保在轻微触点焊接情况下开关仍能断开
- 触点模块和滚轮头为模块化设计，可单独更换而无需丢弃整个装置
产品手册
电气导管：
- 极度柔软，可承受反复弯曲
- UL 认证 - 超越行业标准
- 防液型，耐油、耐水及耐大多数化学品
包装清单
每套 E.I.M.B. 型号包含：
- 电气互锁盒（含安全限位开关、接线及带锁紧旋钮的安装支架）
- 专用车床防护罩管
- 接线图
