CDI MANTIS 820 ROV清管器追踪系统
品牌: CDI
型号:
CDI MANTIS 820是一款专为水下管道清管器追踪设计的ROV搭载系统，可追踪移动清管器、定位卡堵清管器或监测清管器运动，支持同时追踪**多三个独立管道清管器，**大工作水深达3000米。
产品详情
产品概述

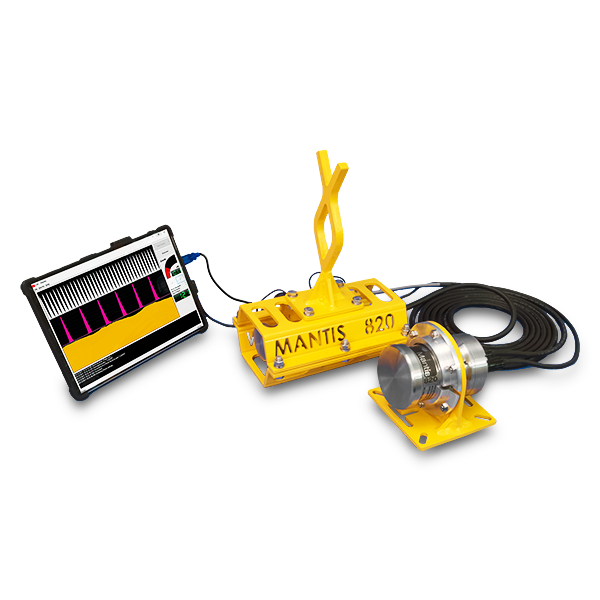

MANTIS 820 是一款专为水下管道清管器追踪设计的ROV搭载系统，能够追踪移动中的清管器、定位卡堵的清管器，或通过触发线监测清管器的运动状态。数据处理电子装置安装于ROV底盘上，电磁天线则由机械臂持握。数据通过ROV的数据多路复用器上传并解码。
MANTIS用户界面软件可解析数据流并同时显示**多三个发射器频率，从而实现对**多三个独立管道清管器的**且无歧义的追踪。该系统是水下管道清管器追踪的可靠、精准解决方案。
工作原理
- 电磁（EM）发射器检测
检测频率
- 22Hz + 2个额外的TRAXALL发射器频率
使用方式
- 固定于ROV上，天线由机械臂持握（典型配置）
输入/输出
- 6 VDC 至 48 VDC 电源输入
- RS-232 双向串行数据流
工作水深/压力
- **大水深：3,000米
- **大压力：303 bar / 4,388 psi
外壳材质
- 304L不锈钢
尺寸规格
- 外壳尺寸：5.4″ x 3.75″ [137mm x 95mm]
- 天线尺寸：7.1″ x 2.5″ [180mm x 63mm]
