Bierer Meters ACDM-K 电缆识别仪接收器套件
品牌: Bierer Meters
型号: ACDM-K
ACDM-K是一款模拟无源电缆识别仪接收器套件，专用于TPID发射器。套件包含ACDM接收器和Q110D电流钳，可通过中心指针显示直流脉冲方向，帮助操作人员快速、准确地识别目标电缆。
产品详情
产品概述

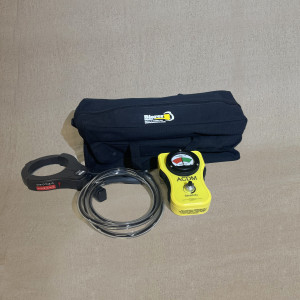

ACDM电缆识别仪接收器是一款专为TPID发射器设计的模拟无源接收器。ACDM-K套件包含一台ACDM接收器和一个Q110D电流钳，用于电缆识别作业中的信号接收与方向判定。
工作原理
该设备通过检测线路上的直流脉冲信号来工作，指针偏转方向与脉冲的传播方向相对应，从而帮助操作人员准确判断电缆中信号的流向。
显示方式
ACDM接收器采用中心指针式显示屏，指针两侧分别标有红色和绿色区域：
- 绿色偏转：表示脉冲信号沿电流钳（CT）上红色箭头所指方向传播。
- 红色偏转：表示脉冲信号沿电流钳（CT）上红色箭头的相反方向传播。
产品特点
- 模拟无源设计，无需外部电源即可工作
- 直观的指针式显示，红绿双色区域便于快速判断
- 配套Q110D电流钳，开箱即用
- 与TPID发射器配合使用，实现高效电缆识别
