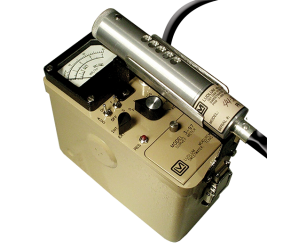

Ludlum Model 3-97 伽马辐射巡测仪 (货号: 48-1410)
品牌: ludlum
型号: Model 3-97
Ludlum Model 3-97 是一款坚固耐用的伽马辐射巡测仪，配备高灵敏度内部NaI探测器和外部能量补偿GM探测器，测量范围涵盖μR/hr至200 mR/hr。采用经典3系列模拟速率计与铸铝外壳，适用于环境辐射监测与污染排查，提供精准可靠的辐射暴露率测量解决方案。
产品详情
产品概述
Ludlum Model 3-97（货号：48-1410）是一款专为定位潜在污染并精确测量暴露率而设计的伽马辐射巡测仪。该仪器结合了高灵敏度的内部NaI探测器和宽量程的外部GM探测器，能够轻松应对从环境本底水平到较高辐射场的广泛测量需求。其采用经典的Ludlum 3系列主机，配备坚固的铸铝外壳和独立的电池仓，确保了仪器的长效保护与使用寿命。
核心特点
- 超宽测量范围：从 μR/hr 级别延伸至 200 mR/hr，满足多样化监测需求。
- 高灵敏度伽马探测：内置 NaI(Tl) 闪烁体探测器，对伽马射线具有极高的响应灵敏度。
- 坚固耐用设计：采用铸铝与拉伸铝结构，表面经米色粉末涂层处理，适应严苛工业环境。
- 4量程模拟速率计：配备经典的 6.4 cm 弧形 1 mA 模拟表盘，读数直观清晰。
探测器系统
内部探测器：配备 2.5 x 2.5 cm (1 x 1 in.) NaI(Tl) 闪烁体探测器。对 Cs-137 伽马射线的典型灵敏度为 175 cpm/μR/hr。高压可在 200 至 1200 V 之间调节，测量范围为 0 至 3000 μR/hr (0 至 3 mR/hr)。
外部探测器：标配 Model 44-38 能量补偿 GM 探测器（支持其他型号）。对 Cs-137 伽马射线的典型灵敏度为 1200 cpm/mR/hr。出厂高压设定为 900 V，可在 400 至 1500 V 之间调节，将检测范围扩展至 200 mR/hr。
技术规格
| 参数 | 规格说明 |
|---|---|
| 指示用途 | β-γ 辐射巡测 |
| 线性度 | 连接探测器时，读数在真实值的 ±10% 以内 |
| 表盘刻度 | 0-2 mR/hr, 0-2.4 kcpm, 电池测试 (BAT TEST) |
| 阈值 | 30 mV ± 10 mV |
| 温度范围 | -20 至 50 °C (-4 至 122 °F) |
| 电源 | 2节 D型 电池（置于外部可访问的密封仓内） |
| 电池寿命 | 使用碱性电池典型寿命为 600 小时（可通过表盘检查电池状态） |
| 连接器 | C系列 (Series "C") |
| 尺寸 (高x宽x长) | 24.1 x 8.9 x 21.6 cm (含把手) |
| 重量 | 2 kg (含电池和探测器)；主机净重 1.4 kg |
控制面板与操作
- 旋转选择开关：用于关机、电池检查以及选择 x0.1、x1、x10、x100 四个量程。
- 响应开关：拨动开关，可选择快速（4秒）或慢速（22秒）响应时间（10%至90%最终读数）。
- 复位按钮：按下使仪表归零。
- 音频开关：控制音频开/关，内置单压电晶片扬声器（在 0.61 m 处大于 60 dB）。
- 校准控制：可从仪器前面板访问（配有保护盖）。
- 内/外开关：用于选择内部闪烁体探测器或外部探测器。
可选表盘 (Meter Faces)
除标准表盘外，还提供多种可选表盘以适应不同探测器和单位需求，例如：202-350 (0-2.4 kcpm / 0-2 mR/hr / 0-200 mR/hr，配 44-38 探测器)、202-728 (0-50 µR/hr / 0-8.5 kcpm，配外部探测器)、202-876 (0-0.5 µSv/h / 0-8.5 kcpm，配外部探测器) 等。更多表盘可根据需求定制。
可选配件 (Options)
- 便携式定标器选项 (4464-114)：增加定标计数功能，包含数字读数、计数时间选择开关和计数控制按钮。
- 照明把手 (4464-154)：带 LED 灯的把手，用于照亮仪器显示屏。
- 肩带 (4363-413)：可调节的尼龙肩带。
- 耳机插孔 (4464-464)：为仪器增加耳机插孔。
- 立体声/单声道耳机 (22-9313)：可调节的立体声/单声道耳机。
- 塑料圆盘检查源：用于检查仪器响应的通用检查源（具体取决于源材料和活度）。
替换部件
- NaI(Tl) 闪烁体粘合至 PMT，无基座带分压器 (2004-033)
- NaI(Tl) 闪烁体带 PMT，无基座带分压器 (40-5154)
- 探测器组件，包含 2004-033 (47-1574)
