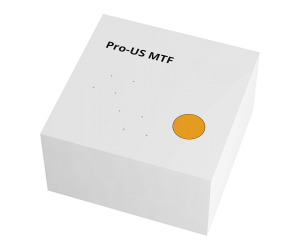

Ludlum Model 11-101 Pro-US MTF 超声模体
品牌: ludlum
型号: Model 11-101
Ludlum Model 11-101 Pro-US MTF 超声模体是一款用于超声设备日常质量保证的仿组织模体，可通过单幅图像实现调制传递函数（MTF）的分辨率测量，提供一致、可比且可重复的检测结果。
产品详情
产品概述
Ludlum Model 11-101 Pro-US MTF（调制传递函数）超声模体是一款仿组织模体，专用于超声扫描仪的日常技术质量保证测试，可进行分辨率测量。该模体能够通过单幅图像提供一致、可比且可重复的检测结果。
材质与结构
模体主体由聚乙烯醇（PVA）材料制成，内部包含用于径向MTF评估和几何评估的测试目标，外部包裹聚氯乙烯（PVC）保护套。PVA基仿组织材料可模拟人体组织的声速和声衰减特性，具有无毒、耐用、易于操作和维护等优点。
图像处理与分析
模体图像可通过DICOM（医学数字成像与通信）格式发送至现有显示器，以计算和处理图像文件的MTF。可选配Pro-US MTF软件，实现图像文件MTF的自动分析。
技术规格
- 外形尺寸：110 × 110 × 60 mm
- 顶盖与底盖材质：PVC
- 测试插件尺寸：110 × 110 × 50 mm
- 测试内容物：
- 直径20 mm的圆形目标（距模体表面20 mm和10 mm），用于径向MTF测量
- 2组各4根圆形棒（直径1 mm），水平与垂直间距15 mm，用于几何评估
- 仿组织材料：基于PVA合成聚合物
- 便携箱：随附
- 认证：CE认证
- 说明书：提供各项测试操作指南及结果评估方法
合规标准
- 维也纳医科大学生物医学工程与物理中心："Quality Assurance for Ultrasound Scanners using a durable tissue-mimicking Phantom and radial MTF"
- AAPM第1工作组报告：实时B型超声质量控制测试程序
- AAPM第154工作组报告：超声引导前列腺癌外照射放疗质量保证
可选配件
| 选项 | 描述 | 货号 |
|---|---|---|
| Pro-US MTF 软件 ECO 年度订阅 | 该软件为在线DICOM查看器，ECO订阅允许对1个模体每月进行2次测试。 | 99-8993 |
随附文档
- 产品数据表（Data Sheet）
- 产品手册（Product Manual）
