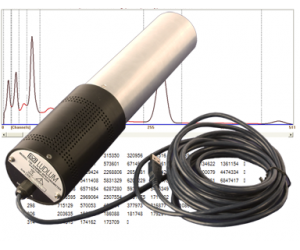

Ludlum Model 733 基于PC的伽马多道分析系统
品牌: ludlum
型号: Model 733
Ludlum Model 733 是一款经济实惠的基于PC的伽马能谱系统，配备1024通道多道分析器与7.6×7.6 cm NaI(Tl)探测器，通过USB接口直接供电并传输数据，附带专业的能谱采集与分析软件，适用于高效、便捷的伽马射线检测与同位素分析。
产品详情
产品概述
Ludlum Model 733 是一款经济实惠的基于PC的伽马能谱系统，设计紧凑，可直接在个人电脑上运行。该系统集成了探测器、USB电缆以及PC能谱采集与分析软件（SAAS）。Model 733 的伽马探测器内部整合了多道分析器（MCA）、高压电源以及 7.6 x 7.6 cm（3 x 3 英寸）的 NaI(Tl) 闪烁体。探测器通过USB接口直接从PC获取电源，无需额外的电源线，使用极为便捷。
核心特性
- 1024通道多道分析器（MCA）：提供高分辨率的能谱数据采集。
- 7.6 x 7.6 cm NaI(Tl) 探测器：大体积闪烁体，确保高灵敏度检测。
- USB PC 接口：单线连接，同时实现供电与高速数据传输。
- 专业软件支持：包含 PC 能谱采集与分析软件（SAAS），操作简便。
工作原理与软件分析
MCA 配备 1024 个通道，采用 10 位 Wilkinson 型模数转换器（ADC）。能谱数据每秒通过 USB 接口传输至 PC，由 SAAS 软件进行实时分析和存储。SAAS 软件界面友好，校准后，用户可获取实时流数据或调用历史能谱，执行峰分析、自定义感兴趣区域（ROI）选择，并运行能谱稳定、剥离、平滑和归一化等数学处理程序。此外，能谱数据可导出为 ANSI N42 格式，以便在更高级的 MCA 程序中进行定量（活度计算）和定性（同位素识别）分析。
探测器规格
| 探测器类型 | NaI(Tl) 闪烁体，7.6 x 7.6 cm (3 x 3 英寸) |
|---|---|
| 典型灵敏度 | 3800 cps/µSv/h (2300 cpm/µR/hr) |
| 光电倍增管 (PMT) | 14针基极分压器，带前置放大器 |
| 接口 | USB |
| USB 电缆长度 | 5 m (16.4 ft) |
| 功耗 | 约 4.75 V，450 mA（通过 PC USB 接口） |
| 尺寸 (直径 x 长度) | 8.3 x 24.1 cm (3.25 x 9.5 英寸) |
| 重量 | 1.8 kg (4 lb) |
| 含 MCA 整体尺寸 | 8.3 x 34.9 cm (3.25 x 13.7 英寸) |
MCA 规格
| MCA 通道数 | 1024 通道 |
|---|---|
| 高压电源 | 0 至 1200 Vdc，0.5 mA，纹波 < 30 mV |
| 高压调节 | 软件可选 |
| 能谱放大器 | 1 μs 半高斯成形，内部 PZ 调节 |
| 放大器增益 | 软件可选 |
| 输出 | 0 至 5 Vdc 单极性半高斯，内部连接至 ADC 输入 |
| ADC 规格 | 类型：1k 通道 10 位 Wilkinson 时钟频率：48 MHz 转换时间：满量程输入 20 μs 控制：通过 Silab F340 微控制器经 USB 接口 微分非线性：2% LLD 设置：软件可选 电源：来自 PC/笔记本 USB 端口 |
SAAS 软件规格
| PC 硬件要求 | 2 GB RAM，80 GB 硬盘；Windows XP 或更高版本；.NET 3.5；Microsoft Office 2007（Excel 用于核素库）；USB 2.0 端口；分辨率至少 1024 x 780 像素（注：不提供PC） |
|---|---|
| 能量峰搜索 | 将每个峰能量识别为 ROI（不直接识别同位素） |
| ROI 分析 | 起始/停止通道、质心、FWHM、积分、背景、面积、误差、计数/通道 |
| 数学功能 | 平滑、归一化、剥离 |
| 采集控制 | 预设时间 1 至 999,999,999 秒；支持多达 3 个活动缓冲区 |
| 能谱操作 | 展开、收缩、放大/缩小、稳定 |
| 校准 | 用户可选 2 或 3 个能量点 |
| 文件导出 | ANSI N42 格式，兼容更高级的定性与定量分析软件 |
