Ludlum Model 2241-4 便携式中子剂量巡测仪
品牌: ludlum
型号: Model 2241-4
Ludlum Model 2241-4 是一款便携式中子剂量巡测仪，结合数字定标器与慢化中子探测器，量程达100 mSv/h，支持热中子至12 MeV能量响应，适用于辐射防护与**直线加速器屏蔽评估。
产品详情
产品概述

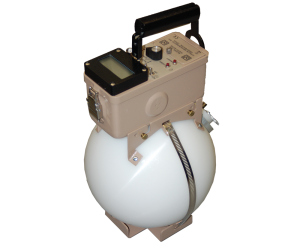

Ludlum Model 2241-4 是一款高性能便携式中子剂量巡测仪（中子REM计）。该仪器将基于微处理器的数字定标器-速率计（Model 2241）与 22.9 cm（9英寸）慢化中子探测器（Model 42-31H）完美结合。系统对热中子至 12 MeV 的中子具有高度灵敏度，其能量响应近似于中子剂量的逆RPG曲线，是专业辐射防护监测的理想选择。
数据通过带有移动小数点的4位LCD屏幕显示，定标器模式下额外提供2位数字显示。仪器配备关/速率计/定标器三档操作开关，以及音频开关、快/慢响应开关、LCD背光、计数复位和手柄定标器计数按钮。内置独立可调报警功能，并可通过 RS-232 端口进行编程及每两秒输出一次数据。
主要特点
- 配备 22.9 cm (9 in.) 慢化中子探测器
- 测量范围：0 至 100 mSv/h (0 至 10,000 mrem/hr)
- 伽马射线抑制能力高达 0.1 Sv/h (10 R/hr)
- 集成定标器功能的速率计，支持自动量程
- 速率计与定标器模式具备独立可调报警
- 支持 RS-232 数据连接与仪器编程
技术规格
| 探测器 | 3He管 (LND 25185 或同等产品) |
|---|---|
| 慢化剂 | 22.9 cm (9 in.) 直径载镉聚乙烯球 |
| 测量范围 | 0 至 100 mSv/h (0 至 10,000 mrem/hr) |
| 灵敏度 | 慢化 252Cf：通常 10 cpm/µSv/h；裸 AmBe 中子：100 cpm/mrem/hr |
| 能量响应 | 热中子至 7 MeV 提供适当的逆 RPG 曲线，最高响应达 12 MeV |
| 伽马抑制 (137Cs) | 10 cpm 至 0.1 Sv/h (10 R/hr) |
| 显示屏 | 4位 LCD（字高 1.3 cm），外加2位小数字用于溢出计数和参数设置 |
| 音频报警 | 内置扬声器，0.6 m 处大于 60 dB，带静音开关 |
| 定标器时间 | 1 至 999,999 秒可调，可显示秒或分钟 |
| 工作电压 | 约 1200 Vdc |
| 输入灵敏度 | -2 mV |
| 温度范围 | -20 至 50 °C |
| 环境等级 | IP53 |
| 电源与续航 | 2节 D型 电池（外部密封舱），通常续航 200 小时，带低电量警报 |
| 数据接口 | RS-232 (D型接口)，波特率 150 至 19,200 bps |
| 尺寸 (高x宽x长) | 仪表：16.5 x 8.9 x 21.6 cm；探测器：26.2 x 22.9 x 22.9 cm (含支架) |
| 重量 | 仪表：1.6 kg (含电池)；探测器：6.56 kg |
医疗领域应用
根据 NCRP 第151号报告的要求，不仅需要评估新安装的直线加速器（Linac），还必须对升级为更高能量和更广泛功能（如调强放射治疗 IMRT 和旋转束系统）的设备进行重新评估，这些升级可能超出原始屏蔽设计的建议范围。Model 2241-4 能够精准测量高能中子泄漏，是医疗辐射屏蔽验证的必备工具。
可选配件与替换件
| 类型 | 描述 | 货号 |
|---|---|---|
| 可选配件 | 中子计坚固运输和存储箱 | 2310377 |
| 可选配件 | 中子计坚固运输和存储箱（带轮子和可伸缩手柄） | 2311487 |
| 替换件 | RS-232 电缆 (9针) | 8303-458 |
| 替换件 | RS-232 电缆 (25针) | 8303-459 |
| 替换件 | 仪表面板 / 数字显示屏 / 手柄组件 | 详见产品手册 |
