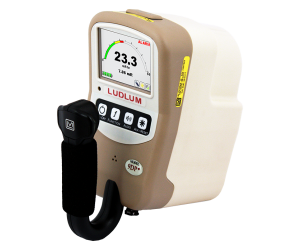

Ludlum 48-3942 Model 9DP* 周围剂量当量电离室

产品概述

Ludlum Model 9DP*（货号：48-3942）是一款数字手持式加压电离室，能够对能量高于 25 keV 的伽马射线和 X 射线，以及能量高于 1 MeV 的贝塔辐射进行高灵敏度的周围剂量当量测量。周围剂量当量定义为在（人体）组织深度 10 mm 处测得的剂量当量读数。该仪器按照 ICRU（国际辐射单位和测量委员会）30 cm 组织等效球体的标准测量并显示周围剂量当量，采用特殊电离室将空气比释动能照射量率转换为周围剂量和剂量率。

测量数据和仪器状态显示在宽大的 232K 色背光 LCD 屏幕上。屏幕不仅显示当前剂量率，还可同时显示积分剂量率或峰值剂量率，支持 Sv、R、Gy 或 rem 单位。仪器通过屏幕下方的四个按钮（ON/OFF、FUNCTION、AUDIO、ACK/RESET）进行操作。除了视觉显示外，与当前照射量率成正比的咔嗒声可听觉指示照射量率水平。用户可设置两个报警级别，当超过预设值时通过屏幕和声音发出警报。

注意：本仪器属于危险品（HAZMAT），运输需要 HAZMAT 培训。详情请参阅仪器手册。

主要特点

提供基于 ICRU 标准的周围剂量当量测量
测量范围：本底至 50 mSv/h (5 rem/h)
同时显示剂量率以及积分剂量或峰值剂量率
在 40 keV 至 1.3 MeV 范围内，周围等效剂量或剂量率的能量响应平坦度在 20% 以内
阳光下可读的彩色显示屏
自动调零与自动量程切换
配备可充电电池
声光报警功能
数据记录功能
USB 连接支持
通过网站提供免费固件更新

技术规格

探测辐射类型	高于 25 keV 的伽马射线和 X 射线高于 1 MeV 的贝塔射线
能量响应	周围等效剂量或剂量率，在 40 keV 至 1.3 MeV 范围内平坦度在 20% 以内
显示范围（自动量程）	Sv/h 单位：0 - 5 μSv/h, 0 - 50 μSv/h, 0 - 500 μSv/h, 0 - 5 mSv/h, 0 - 50 mSv/h *R/hr 单位：0 - 500 μR/hr, 0 - 5 mR/hr, 0 - 50 mR/hr, 0 - 500 mR/hr, 0 - 5 R/hr Gy/h 单位：0 - 5 μGy/h, 0 - 50 μGy/h, 0 - 500 μGy/h, 0 - 5 mGy/h, 0 - 50 mGy/h rem/h 单位：*0 - 500 μrem/hr, 0 - 5 mrem/hr, 0 - 50 mrem/hr, 0 - 500 mrem/hr, 0 - 5 rem/hr 需要使用 R/hr 单位进行测量的用户，请参阅专为测量照射量设计的 Ludlum Model 9DP。
测量读数	同时显示剂量率以及积分值或最高（峰值）剂量率
最小显示值	0.01 μSv/h (0.1 μR/hr, 0.01 μGy/h, 0.1 μrem/h)
漂移	小于 0.3 μSv/h (0.03 mR/hr, 0.3 μGy/h, 0.03 mrem/h)
电离室体积	230 cm³ (14 in³)，加压至 9 atm (117 psig ± 5 psig)
电离室密度	室壁密度 601.7 mg/cm²，外壳壁密度 332.5 mg/cm²。电离室加外壳总密度为 934.2 mg/cm²。
精度	± 10%
响应时间	从最终值的 10% 到 90% 测量时，最低量程为 7 秒，最高量程小于 2 秒
显示屏	8.9 cm (3.5 in.) 对角线 LCD，240 H x 320 W 像素，TFT 主动矩阵，232k 色，220 cd/m²，自动传感器控制背光
用户控制	4 个按钮： ON/OFF（开关） FUNCTION（功能，用于峰值率/积分模式） AUDIO（声音，开/关，音量） ACK/RESET（确认/复位，用于报警确认、仪表复位及清除积分剂量或峰值率）
自动功能	自动量程、自动调零、自动 LCD 背光
报警	提供两级辐射报警，每级均可在整个读数范围内由用户编程设定
数据记录	数据以 CSV 格式存储在可拆卸的 USB 驱动器中，便于 PC 电子表格/数据库程序检索。数据点包括日期和时间、剂量率、积分读数及仪器状态。记录时间间隔由 PC 接口程序或 USB 键盘设定。
音频输出	内置单压电晶片扬声器，在 0.6 米 (2 ft.) 处 > 60 dB。可选音频插孔，用于连接外部耳机。
USB 接口	单 USB 2.0 端口。可连接： USB 键盘（无额外 USB 端口，无集成鼠标或触控板或音频控制），用于促进受密码保护的参数更改 USB 存储设备，用于存储记录的数据配备可选 Dimension 接口套件的 PC，用于参数编辑和校准
预热时间	当仪器与周围环境温度平衡时，需 1 分钟
温度范围	-20 至 40 °C (-4 至 104 °F)
湿度	0 - 95%，无冷凝
向地性	小于 1%
电源	8 节可充电 "AA" 镍氢电池，附带壁式充电器直接连接仪器
电池寿命	两次充电之间约 12 至 30 小时，具体取决于背光和 USB 使用情况
结构	耐用塑料，内部金属支撑
尺寸 (高 x 宽 x 长)	21.9 x 11.6 x 24.5 cm (8.6 x 4.6 x 9.6 in.)
重量	1.5 kg (3.4 lb)，含电池

可选配件

配件名称	描述	货号
Dimension 接口套件	支持 Dimension 仪器的校准和设置。包含 Dimension 配置管理器软件和 USB 电缆。	4293-763
Model 9DP 记录电子表格软件	允许用户将仪器实时数据直接记录到 Excel 电子表格中。	软件+USB线: 4293-998 仅软件: 1370-101
耳机插孔	为仪器添加耳机插孔。	4293-891
立体声/单声道耳机	可调节的立体声/单声道耳机。	22-9313
Model 9DP 系列可充电电池组	包含 8 节可充电 "AA" 镍氢电池的电池组。	4536-101
Model 9DP 系列碱性电池组	包含 8 节不可充电 "AA" 电池的电池组，便于在现场快速更换电池。	4543-028
塑料圆盘检查源	10 µCi 137Cs 检查源。	01-5231
运输和存储箱 - 中号	坚固、防尘和防水的运输和存储箱。	2311063
肩带	1.8 m (6 ft) 可调节尼龙肩带。需要修改仪器外壳。	4536-632
USB 键盘	连接到仪器，可用于配置仪器的数据记录功能。	2312289

文档与支持

数据表 (Data Sheet)
产品手册 (Product Manual)
Model 9DP 记录软件说明
CE 证书
固件更新可通过支持菜单下的软件和固件下载页面获取

替换部件

描述	货号
Model 9DP 系列壁式充电器	2313843
