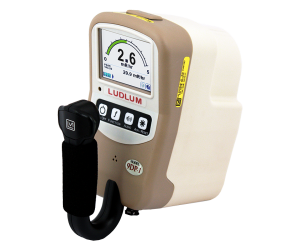

Ludlum Model 9DP-1 手持式加压电离室辐射测量仪 (货号: 48-3899)
品牌: ludlum
型号: Model 9DP-1
Ludlum Model 9DP-1 是一款数字手持式加压电离室，专为测量脉冲辐射场设计。可高灵敏度测量25 keV以上的伽马和X射线及1 MeV以上的贝塔射线，具备彩色阳光可视屏幕、数据记录及USB连接功能，低压设计免除危险品运输限制。
产品详情
产品概述
Ludlum Model 9DP-1 是一款数字手持式加压电离室辐射测量仪，能够对能量高于 25 keV 的伽马射线和 X 射线，以及能量高于 1 MeV 的贝塔射线进行高灵敏度的暴露测量。该仪器专为放射摄影工作中的脉冲场测量而特殊设计，能够正确积分 50 ns（及更宽）的脉冲，而其他系统通常会漏测或测量不准。
该仪器的探测器电离室仅加压至 2.5 atm (22 psig)，从而避免了运输和处理过程中的所有危险品（HAZMAT）限制。不过，这种低压设计也降低了灵敏度，因此其最低“有效”测量点为 2 µSv/h (200 µR/hr)。
测量数据和仪器状态显示在大型 232K 色背光 LCD 屏幕上。屏幕可同时显示当前暴露率以及积分暴露率或峰值暴露率（单位为 Sv、R、Gy 或 rem）。额外的“脉冲模式”将仪器锁定在最高测量量程，以牺牲低辐射读数分辨率为代价，改善对脉冲辐射的响应。
主要特点
- 测量范围：2 µSv/h 至 500 mSv/h (200 µR/hr 至 50 R/hr)
- 脉冲场测量：专为测量脉冲辐射场而设计
- 非危险品：低压电离室设计，免除危险品运输限制
- 多重显示：同时显示暴露率及积分暴露量或峰值暴露率
- 彩色显示屏：阳光下可读的彩色 LCD 显示屏
- 自动化功能：自动调零与自动量程切换
- 电源与报警：可充电电池，配备声音与视觉报警
- 数据与连接：支持数据记录，具备 USB 连接功能
- 固件更新：可通过官方网站免费更新固件
技术规格
| 探测辐射类型 | 高于 25 keV 的伽马射线和 X 射线；高于 1 MeV 的贝塔射线；可正确积分 50 ns 脉宽的脉冲场 |
|---|---|
| 能量响应 | 60 keV 至 1.25 MeV 范围内 ± 25% |
| 探测范围 (自动量程) | Sv/h: 2-50 μSv/h, 2-500 μSv/h, 0-5 mSv/h, 0-50 mSv/h, 0-500 mSv/h R/h: 0.2-5 mR/h, 0.2-50 mR/h, 0-500 mR/h, 0-5 R/h, 0-50 R/h Gy/h: 2-50 μGy/h, 2-500 μGy/h, 0-5 mGy/h, 0-50 mGy/h, 0-500 mGy/h rem/h: 0.2-5 mrem/h, 0.2-50 mrem/h, 0-500 mrem/h, 0-5 rem/h, 0-50 rem/h |
| 测量读数 | 同时显示率值以及积分值、最高（峰值）率或脉冲模式状态 |
| 漂移 | 小于 0.3 µSv/h (30 µR/hr) |
| 电离室体积与压力 | 220 cm³ 体积，加压至 2.5 atm (22 psig) |
| 电离室密度 | 室壁密度 601.7 mg/cm²，外壳壁密度 332.5 mg/cm²。总密度 934.2 mg/cm² |
| 精度 | ± 10% |
| 响应时间 | 在最低量程为 7 秒，在最高量程不到 2 秒（测量最终值的 10% 到 90%） |
| 显示屏 | 8.9 cm (3.5 英寸) 对角线 LCD，240x320 像素，TFT 有源矩阵，232K 色，220 cd/m²，自动传感器控制背光 |
| 用户控制 | 4 个按钮：ON/OFF（开关）、FUNCTION（功能：峰值率、积分或脉冲模式）、AUDIO（声音：开/关、音量）、ACK/RESET（确认/复位：报警确认、仪表复位、清除积分剂量或峰值率） |
| 自动功能 | 自动量程、自动调零、自动 LCD 背光 |
| 报警 | 提供两级辐射报警，每级均可在整个读数范围内由用户编程设定 |
| 数据记录 | 数据以 CSV 格式存储到可拆卸 USB 驱动器中。数据点包括日期和时间、率值、积分读数和仪器状态。记录时间间隔由 PC 接口程序或 USB 键盘设定 |
| 音频输出 | 内置单压电扬声器，0.6 米处 > 60 dB。可选音频插孔连接外部耳机 |
| USB 接口 | 单 USB 2.0 端口。可连接：USB 键盘（用于参数修改）、USB 存储设备（用于存储记录数据）、PC（使用可选 Dimension 接口套件进行参数编辑和校准） |
| 预热时间 | 当仪器与周围环境温度平衡时，预热 1 分钟 |
| 温度范围 | -20 至 40 °C |
| 湿度 | 0 - 95%，无冷凝 |
| 向地性 | 小于 1% |
| 电源 | 8 节可充电 "AA" NiMH 电池，配有直接连接仪器的壁式充电器 |
| 电池寿命 | 两次充电之间约 12 至 30 小时，具体取决于背光和 USB 使用情况 |
| 结构 | 耐用模压塑料，内部金属支撑 |
| 尺寸 (高 x 宽 x 长) | 21.9 x 11.6 x 24.5 cm |
| 重量 | 1.5 kg（含电池） |
可选配件
- Dimension 接口套件 (4293-763)：支持 Dimension 仪器的校准和设置，包含配置管理软件和 USB 线缆。
- Model 9DP 数据记录电子表格软件：允许用户将实时数据直接记录到 Excel 电子表格中（含线缆: 4293-998 / 仅软件: 1370-101）。
- 耳机插孔 (4293-891)：为仪器增加耳机插孔。
- 立体声/单声道耳机 (22-9313)：可调节的立体声/单声道耳机。
- 可充电电池组 (4536-101)：包含 8 节可充电 "AA" NiMH 电池的电池组。
- 碱性电池组 (4543-028)：包含 8 节不可充电 "AA" 电池，便于现场快速更换。
- 塑料圆盘检查源 (01-5231)：10 µCi 137Cs 检查源。
- 中型运输与存储箱 (2311063)：坚固、防尘防水的运输和存储箱。
- 肩带 (4536-632)：1.8 m 可调节尼龙肩带（需改装仪器箱）。
- USB 键盘 (2312289)：连接仪器并用于配置数据记录。
文档与支持
- 产品数据表 (Data Sheet)
- 产品手册（英文版与西班牙文版）
- CE 认证证书
- 固件更新：可通过支持菜单下的“软件与固件下载”页面获取
