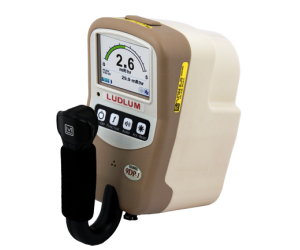

Ludlum Model 9DP-1* 周围剂量当量电离室
品牌: ludlum
型号: Model 9DP-1*
Ludlum Model 9DP-1* 是一款数字手持式加压电离室，专为测量伽马、X射线及贝塔辐射的周围剂量当量而设计。支持脉冲场测量，配备彩色显示屏、自动量程与数据记录功能，低压设计免除危险品运输限制，是辐射监测的理想选择。
产品详情
产品概述
Ludlum Model 9DP-1* 是一款数字手持式加压电离室，可对能量高于 25 keV 的伽马和 X 射线辐射以及能量高于 1 MeV 的贝塔辐射提供高灵敏度的周围剂量当量测量。周围剂量当量定义为在（人体）组织深度 10 mm 处测量的剂量当量读数。该仪器根据 ICRU（国际辐射单位和测量委员会）30 cm 组织等效球体测量并显示周围剂量当量，通过特殊的电离室将空气比释动能照射率转换为周围剂量和剂量率。
该仪器专门设计用于测量脉冲辐射场，能够正确积分 50 ns（及更宽）的脉冲，解决了其他系统通常遗漏或测量不准确的问题。其探测器电离室仅加压至 2.5 atm (22 psig)，消除了危险品运输和处理的隐患。测量结果和仪器状态显示在阳光可读的大型 232K 色背光 LCD 屏幕上，并同时显示当前剂量率以及累积剂量或峰值剂量率。
核心特点
- 提供基于 ICRU 标准的周围剂量当量测量
- 测量范围：2 µSv/h 至 500 mSv/h (200 µR/hr 至 50 R/hr)
- 专为测量脉冲辐射场设计，正确积分 50 ns 脉冲
- 低压电离室设计（2.5 atm），非危险品（Non-Hazmat），运输无忧
- 同时显示剂量率及累积剂量或峰值剂量率
- 在 60 keV 至 1.3 MeV 范围内，周围等效剂量或剂量率平坦度在 30% 以内
- 阳光下可读的 232K 色彩色 LCD 显示屏
- 自动调零与自动量程功能
- 声光报警与数据记录功能
- USB 连接，支持免费固件更新
技术规格
| 探测辐射 | 高于 25 keV 的伽马和 X 射线；高于 1 MeV 的贝塔射线；正确积分脉宽为 50 ns 的脉冲场 |
|---|---|
| 能量响应 | 周围等效剂量或剂量率，在 60 keV 至 1.3 MeV 范围内平坦度在 30% 以内 |
| 探测范围 (自动量程) | Sv/h: 2-50 μSv/h, 2-500 μSv/h, 0-5 mSv/h, 0-50 mSv/h, 0-500 mSv/h R/h: 0.2-5 mR/h, 0.2-50 mR/h, 0-500 mR/h, 0-5 R/h, 0-50 R/h Gy/h: 2-50 μGy/h, 2-500 μGy/h, 0-5 mGy/h, 0-50 mGy/h, 0-500 mGy/h rem/h: 0.2-5 mrem/h, 0.2-50 mrem/h, 0-500 mrem/h, 0-5 rem/h, 0-50 rem/h |
| 测量读数 | 同时显示速率以及累积值、最高（峰值）速率或脉冲模式状态 |
| 漂移 | 小于 0.3 μSv/h (30 μR/hr, 0.3 µGy/h, 30 μrem/h) |
| 电离室体积 | 220 cc (13.4 in3) 体积，加压至 2.5 atm (22 psig) |
| 电离室密度 | 电离室壁密度 601.7 mg/cm²，罐壁密度 332.5 mg/cm²。总密度 934.2 mg/cm² |
| 精度 | ± 10% |
| 响应时间 | 最低量程 7 秒至最高量程 2 秒以内（测量最终值的 10% 到 90%） |
| 显示屏 | 8.9 cm (3.5 in.) 对角线 LCD；240x320 像素；TFT 有源矩阵；232K 色；220 cd/m²；自动背光 |
| 用户控制 | 4 个按钮：ON/OFF、FUNCTION（峰值/积分/脉冲模式）、AUDIO（音量控制）、ACK/RESET（报警确认/复位） |
| 自动功能 | 自动量程、自动调零、自动 LCD 背光 |
| 报警 | 两级用户可编程辐射报警，覆盖整个读数范围 |
| 数据记录 | CSV 格式存储至 USB 驱动器。记录日期、时间、速率、累积读数和状态。间隔可通过 PC 或键盘设置 |
| 音频输出 | 内置扬声器，0.6 m 处 > 60 dB。可选外部耳机插孔 |
| USB 接口 | USB 2.0 端口，支持连接键盘（参数修改）、U盘（数据存储）或 PC（配置与校准） |
| 预热时间 | 温度平衡状态下 1 分钟 |
| 温度范围 | -20 至 40 °C (-4 至 104 °F) |
| 湿度 | 0 - 95%，无冷凝 |
| 向地性 | 小于 1% |
| 电源 | 8 节可充电 AA NiMH 电池，附带壁式充电器 |
| 电池寿命 | 约 12 至 30 小时（取决于背光和 USB 使用情况） |
| 结构 | 耐用模压塑料外壳，内部金属支撑 |
| 尺寸 (H x W x L) | 21.9 x 11.6 x 24.5 cm (8.6 x 4.6 x 9.6 in.) |
| 重量 | 1.5 kg (3.3 lb)，含电池 |
可选配件
- Dimension 接口套件 (4293-763)：包含配置管理器软件和 USB 电缆，用于仪器校准和设置。
- Model 9DP 记录电子表格软件：支持将实时数据直接记录到 Excel (软件+USB线: 4293-998 / 仅软件: 1370-101)。
- 耳机插孔 (4293-891)：为仪器添加外部耳机连接功能。
- 立体声/单声耳机 (22-9313)：可调节专业监听耳机。
- 可充电电池组 (4536-101)：8 节 AA NiMH 可充电电池组。
- 碱性电池组 (4543-028)：8 节 AA 不可充电碱性电池组，适合现场快速更换。
- 塑料圆盘检查源 (01-5231)：10 µCi 137Cs 检查源。
- 中型运输与存储箱 (2311063)：坚固、防尘防水的专业防护箱。
- 肩带 (4536-632)：1.8 m 可调节尼龙肩带（需修改仪器箱）。
- USB 键盘 (2312289)：用于连接仪器并配置数据记录等参数。
