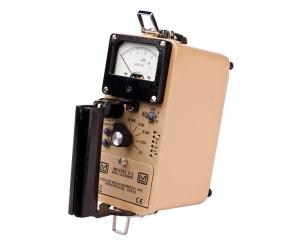

Ludlum Model 9-3 电离室辐射巡测仪
品牌: ludlum
型号: Model 9-3
Ludlum Model 9-3 是一款坚固耐用的空气电离室辐射巡测仪，专为进行β-γ剂量率测量而设计。测量范围跨越五个数量级，从本底辐射至500 mSv/h。配备1000 mg/cm²可伸缩β屏蔽罩和温度补偿功能，提供精准可靠的辐射监测体验。
产品详情
产品概述
Ludlum Model 9-3 是一款坚固耐用的空气电离室辐射巡测仪，专为在五个数量级（从本底辐射至 500 mSv/h 或 50 R/hr）的跨度内进行 β-γ 剂量率测量而设计。电离室壁（包括仪器外壳）厚度为 1000 mg/cm²。配备 1000 mg/cm² 的可伸缩 β 屏蔽罩，允许通过 7 mg/cm² 的窗口进行 β 测量。六档开关可选择 Off（关闭）、x10k、x1k、x100、x10 和 x1。每个量程均在前面板配有校准控制旋钮。其他功能包括音频输出、复位和调零功能，并提供将静电计漏电流调零的方法。随附可调节肩带，在巡测期间提供便捷舒适的携带方式。
主要特点
- 5个量程：从本底辐射至 500 mSv/h (50 R/hr)
- 1000 mg/cm² 可伸缩 β 屏蔽罩
- 温度补偿功能
- 低电量警告
- 高本底调零功能
- 比例音频输出
- 包含可调节肩带
技术规格
| 参数 | 规格说明 |
|---|---|
| 探测范围 | 0.002 至 500 mSv/h (0.2 至 50,000 mR/hr)（典型值） |
| 能量响应 | 在 40 keV 至 2 MeV 范围内，真实值的 20% 以内 |
| 线性度 | 读数在真实值的 10% 以内 |
| 窗口 | 7 mg/cm² 金属化聚酯；滑开时，允许 γ 探测低至 6 keV |
| 窗口面积 | 40 cm² (6.2 in²) 配备可选 79% 开孔筛网时为 31.5 cm² (4.9 in²) |
| 电离室体积 | 220 cm³ (13.4 in³) |
| 电离室结构 | 碳涂层亚克力 |
| 侧壁 | 1000 mg/cm² 铝和亚克力 |
| β 屏蔽罩 | 可伸缩的 1000 mg/cm² 酚醛树脂滑板 β 因子（仪器暴露于 234 mrad/hr 的贫铀板）： 滑板打开时读数：50 mR/hr 滑板关闭时读数：1.2 mR/hr β 因子 = 234 ÷ (50 - 1.2) = 4.8 |
| 表盘面 | 0 - 5 mR/hr，电池测试 (BAT TEST) |
| 表头 | 6.4 cm (2.5 in.) 弧形，1 mA，枢轴和宝石轴承悬挂 |
| 控制功能 |
|
| 响应时间 | 在 x1 和 x10 量程上，达到最终表头偏转 90% 约需 5 秒；在 x100、x1k 和 x10k 量程上约需 2 秒 |
| 音频 | 内置单压电晶片扬声器，带 ON/OFF 开关 |
| 温度范围 | -20 至 50 °C (-4 至 122 °F)，温度补偿使校准保持在 25 °C 读数的 15% 以内 |
| 电源 | 2 节 "AA" 电池，置于密封的外部可访问电池仓内 |
| 电池寿命 | 无显示灯情况下： x100 及更高量程满刻度时 1050 小时 低本底环境下 x1 和 x10 量程时 1500 小时 |
| 外壳结构 | 铸造和拉伸铝材，米色粉末涂层 |
| 尺寸 (高 x 宽 x 长) | 23.4 x 8.9 x 21.6 cm (9.2 x 3.5 x 8.5 in.)，包含仪器手柄 |
| 重量 | 1.6 kg (3.6 lb)，包含电池 |
可选表盘面
以下为最常用的表盘面，其他表盘面可根据要求提供：
- 202-1127：0 - 5 mR/hr，电池测试
- 202-1137：0 - 50 µSv/h，电池测试
可选配件
- 发光手柄 (Lighted Handle)：带 LED 灯的手柄，用于照亮仪器显示屏。(货号: 4464-154)
- 运输和存储箱 - 中号 (Transport & Storage Case - Medium)：坚固、防尘防水的运输和存储箱。(货号: 2311063)
- 塑料圆盘检查源 (Plastic Disk Check Sources)：用于检查仪器响应的通用检查源。(货号: 取决于源材料和活度)
相关文档
- 数据表 (Data Sheet)
- 产品手册 (Product Manual)
- CE 证书 (CE Certificate)
- 高度依赖关系图 (Altitude Dependence Chart)
