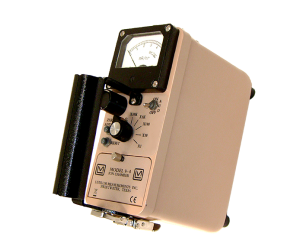

Ludlum Model 9-4 电离室辐射巡测仪
品牌: ludlum
型号: Model 9-4
Ludlum Model 9-4 是一款坚固耐用的空气电离室辐射巡测仪，专为β和γ射线剂量率测量设计。具备0至500 mSv/h的宽量程、自动温压补偿及PC控制校准功能，是工业与科研辐射监测的理想选择。
产品详情
产品概述
Ludlum Model 9-4 是一款坚固耐用的空气电离室巡测仪，专为在五个十倍程范围内（0至500 mSv/h 或 0至50,000 mR/hr）进行β和γ射线剂量率测量而设计。该仪器能够自动补偿温度和压力的变化，确保在不同环境条件下的测量精度。其电离室壁（包含仪器外壳）厚度为1000 mg/cm²，并配备1000 mg/cm²的可伸缩β屏蔽罩，允许通过7 mg/cm²的窗口进行精确的β射线测量。
核心特点
- 宽泛量程：5量程电离室，测量范围覆盖 0 至 500 mSv/h（0 至 50,000 mR/hr）。
- 自动补偿：内置自动温度与压力补偿功能，适应复杂大气环境。
- 灵活屏蔽：配备 1000 mg/cm² 可伸缩β屏蔽罩，带侧面按钮控制。
- 智能控制：支持PC控制校准，校准数据存储在非易失性存储器中。
- 实用设计：包含高本底调零功能、低电量警告，并附带可调节肩带，方便携带。
- 抗射频版本：可选 Model 9-4RF 版本，改进组件与屏蔽，通过高达 18 GHz 的军用级射频敏感度测试。
技术规格
| 应用 | 带β响应的γ和X射线暴露巡测仪 |
|---|---|
| 探测范围 | 0 至 500 mSv/h (0 至 50,000 mR/hr) |
| 能量响应 | 40 keV 至 2 MeV 范围内，误差在真实值的 20% 以内 |
| 线性度 | 读数在真实值的 10% 以内 |
| 探测窗口 | 7 mg/cm² 金属化聚酯；滑开时允许γ探测低至 6 keV |
| 窗口面积 | 40 cm² |
| 电离室体积 | 220 cm³ |
| 电离室结构 | 碳涂层丙烯酸 |
| 侧壁 | 1000 mg/cm² 铝和丙烯酸 |
| β响应 | 暴露于铀板时，窗口打开与关闭测量的系数差异为 4.8 |
| 表头 | 6.4 cm 弧形，1 mA，枢轴和宝石悬挂；刻度 0-5 mR/hr 及电池测试 |
| 响应时间 | x1和x10量程约 5 秒（90%偏转），x100及以上量程约 3 秒 |
| 压力补偿范围 | 70 至 106 kPa |
| 温度范围 | -20 至 50 °C（温度补偿在 25 °C 读数的 15% 以内保持校准） |
| 电源及寿命 | 2节 D 型电池（密封外置仓），电池寿命约 400 小时 |
| 尺寸与重量 | 23.4 x 8.9 x 21.6 cm（含手柄），重量 1.6 kg（含电池） |
控制与操作
- 量程选择：六档选择开关，包括 x1, x10, x100, x1k, x10k 及关机档。
- 复位功能：RESET 电路使电离室接地并断开静电计连接，产生硬向上瞬变；按住 4 秒让瞬变衰减，松开后重新连接并产生向下瞬变，需 20 秒恢复。
- 调零旋钮：允许有限的本底扣除，并用于补偿静电计漂移。
- 其他控制：包含电池测试按钮和表头照明灯开关。
可选配件
- 带灯手柄 (4464-154)：配备 LED 照明，方便在暗光环境下读取仪器显示。
- 中号运输与存储箱 (2311063)：坚固、防尘防水的专用保护箱。
- Model 9-4 校准套件 (4293-676-02)：包含专用仪器罐、压力校准套件、所有必需电缆及控制软件。
