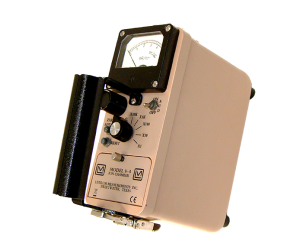

Ludlum Model 9-4RF 抗射频空气电离室巡测仪

产品概述

Ludlum Model 9-4RF 是一款坚固耐用的空气电离室巡测仪，专为在 0 至 500 mSv/h（0 至 50,000 mR/hr）的五个数量级范围内进行 β-γ 剂量率测量而设计。作为 Model 9-4 的升级版本，该型号改进了内部组件与屏蔽设计，能够顺利通过高达 18 GHz 的军用级射频（RF）敏感度测试，是旧款 Model 440RF/D 巡测仪的理想升级替代品。

该电离室能够自动补偿环境温度和压力的变化。电离室壁（包含仪器外壳）厚度为 1000 mg/cm²，并配备 1000 mg/cm² 的可伸缩 Beta 屏蔽罩，允许通过 7 mg/cm² 的薄窗进行精确的 Beta 射线测量。仪器配备六档量程选择开关（Off、x10k、x1k、x100、x10 和 x1），以及仪表照明开关、复位按钮、电池测试按钮和调零旋钮。标配可调肩带，方便在巡测时舒适携带。此外，Model 9-4RF 配备了用于校准的串行接口，可选配专用校准套件（含接口电缆、软件、校准罐、压力泵及串口转 USB 转换器）。

主要特点

5档量程电离室：覆盖 0 至 500 mSv/h 的宽广测量范围。
军用级 RF 抗扰度：改进的屏蔽设计，有效抵御射频干扰。
自动温压补偿：确保在不同环境条件下测量的准确性。
PC 控制校准：通过串行接口与计算机软件进行数字化校准。
灵活的 Beta 测量：配备 1000 mg/cm² 可伸缩 Beta 屏蔽及 7 mg/cm² 测量窗。
人性化设计：包含高本底调零功能、低电量警告及可调肩带。

技术规格

探测器参数

探测范围	0 至 500 mSv/h (0 至 50,000 mR/hr)
能量响应	在 40 keV 至 2 MeV 范围内，误差在真实值的 20% 以内
线性度	读数在真实值的 10% 以内
响应时间	在 x1 和 x10 量程上，达到最终偏转 90% 约需 5 秒；在 x100、x1k 和 x10k 量程上约需 3 秒
电离室体积	220 cm³ (13.4 in³)
电离室结构	碳涂层亚克力
测量窗	7 mg/cm² 金属化聚酯；滑开时允许探测低至 6 keV 的伽马射线
窗口面积	40 cm² (6.2 in²)（选配 79% 开孔滤网时为 31.5 cm² [4.9 in²]）
侧壁	1000 mg/cm² 铝和亚克力
Beta 屏蔽	1000 mg/cm² 酚醛树脂滑板，带侧面按钮控制
Beta 响应	暴露于铀板时，开窗与关窗测量的差异系数为 4.8

仪器控制

量程选择	Off, x10k, x1k, x100, x10, x1
调零	单圈电位器，用于读数调零
电池测试	按钮式，用于检查电池容量
复位 (Reset)	复位电路将电离室接地并断开与静电计的连接。在 x1 量程上会产生强烈的向上瞬变。按住 RESET 4 秒使瞬变衰减。松开后，电离室重新连接，产生向下瞬变，需等待 20 秒恢复。
显示灯	切换白色 LED 显示屏的开/关
校准	通过 USB 转串口计算机接口进行数字设置，存储于非易失性存储器中

仪表与整机参数

表盘刻度	0 至 5 mR/hr, BAT TEST (电池测试)
表头	6.4 cm (2.5 in.) 弧形，1 mA，轴尖-宝石轴承悬挂
补偿	自动修正大气温度和压力变化
压力补偿范围	70 至 106 kPa (20.7 至 31.3 inHg)
温度范围	-20 至 50 °C (-4 至 122 °F)，温度补偿可保持读数在 25 °C (77 °F) 时的 15% 误差内
电源	2 节 “D” 型电池，置于密封的外部可访问电池仓内
电池寿命	400 小时
外壳结构	铸造和拉伸铝材，米色粉末涂层
尺寸 (高 x 宽 x 长)	23.4 x 8.9 x 21.6 cm (9.2 x 3.5 x 8.5 in.)，含仪器手柄
重量	1.9 kg (4.2 lb)，含电池

可选配件

带灯手柄 (货号: 4464-154)：配备 LED 灯，用于照亮仪器显示屏。
中型运输与存储箱 (货号: 2311063)：坚固耐用，防尘防水的运输和存储箱。
Model 9-4 校准套件 (货号: 4293-676-02)：包含专用仪器罐、压力校准套件、所有必要的电缆及控制软件。
