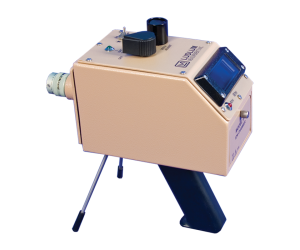

Ludlum Model 9-7 电离室显示单元
品牌: ludlum
型号: Model 9-7
Ludlum Model 9-7 电离室显示单元是一款高性能数字读数与控制器，专为高量程β和γ辐射场的远程监测而设计。作为 Eberline RO-7 的直接替代品，它完美兼容现有探测器与配件，提供0.001 R/hr至19.99 kR/hr的宽广测量范围，并配备背光LCD显示屏、独立电池仓及折叠三脚架，是辐射监测的理想选择。
产品详情
产品概述
Ludlum Model 9-7 电离室显示单元（货号：48-3689）是一款数字读数和控制器，可连接任何兼容的电离室（单独出售），用于在高量程β和γ辐射场中进行远程监测。该仪器是已停产的 Eberline Model RO-7 的直接替代品，并能完美兼容现有的 Eberline RO-7 系列探测器、延长杆和电缆。
其γ测量范围为 0.001 R/hr 至 19.99 kR/hr，由四个独立的探测器覆盖。这些电离室可以直接连接到仪器，也可以通过刚性延长杆和/或柔性电缆连接，在延长杆/电缆长达 152 m (500 ft) 时仍能正常工作。Model 9-7 能够自动识别所连接的探测器，因此在切换探测器时无需重新校准或调整。
主要特点
- 显示范围：0.001 R/hr 至 19.99 kR/hr
- 完美兼容：Eberline Model RO-7 的直接替代品，适配现有 Eberline RO-7 探测器
- 数字读数与控制：操作直观，减少重新培训的需求
- 背光显示屏：3½ 位 LCD，带浮动小数点，易于读取
- 便携设计：配备提手和折叠三脚架
- 独立电池仓：使用两节 D 型电池，续航约 160 小时
- 探测器设计：配有可拆卸的β屏蔽罩，并提供防水外壳选项
技术规格
| 兼容探测器 | 单独出售。Ludlum 型号见探测器列表；Eberline 型号：RO-7-LD, RO-7-BM, RO-7-BH |
|---|---|
| 显示屏 | 3½ 位 LCD，1.3 cm 数字，浮动小数点和负号；背光照明由开关控制 |
| 指示灯 | 电池正常（绿灯）；kR/hr 量程激活（红灯） |
| 响应时间 | 约 2.5 秒达到最终读数的 90% |
| 控制开关 | OFF/BAT TEST/ON 旋转电源开关；LAMP ON-OFF 拨动开关；ZERO ADJUST 调零旋钮 |
| 电源 | 两节 D 型电池，电池寿命约 160 小时 |
| 温度范围 | -20 至 50 °C |
| 湿度 | 0 至 90%，无冷凝 |
| 结构材质 | 铝制外壳，米色粉末涂层，包含提手和折叠三脚架 |
| 尺寸 (高x宽x长) | 24.1 x 9.7 x 23.6 cm（不含探测器） |
| 重量 | 1.6 kg（含电池） |
兼容探测器参数
Model 9-7 支持多种电离室探测器，以满足不同量程的测量需求。所有探测器均配备可拆卸的亚克力β屏蔽罩（约 9 mm 厚），窗口材质为 7 mg/cm2 镀铝聚酯薄膜。
| 参数 | 9-7-BLD | 9-7-BHL-1* | 9-7-BM | 9-7-BH |
|---|---|---|---|---|
| 货号 | 47-3693-1 | 47-3882-1 | 47-3694 | 47-3696 |
| 测量范围 | 0.001 至 1.999 R/hr | 0.01 至 19.99 R/hr | 0.1 至 199.9 R/hr | 0.01 至 19.99 kR/hr |
| 分辨率 | 0.001 R/hr | 0.01 R/hr | 0.1 R/hr | 0.01 kR/hr |
| 线性度 | ± 10% | |||
| 有效腔室体积 | 50 cm³ | 7 cm³ | 7 cm³ | 7 cm³ |
| 尺寸 (直径x长) | 4.5 x 22.1 cm | 4.8 x 14 cm | 4.8 x 14 cm | 4.8 x 14 cm |
| 重量 | 0.3 kg | 0.18 kg | 0.18 kg | 0.18 kg |
*注：使用 9-7-BHL-1 探测器时需要对 Model 9-7 进行改装。另有提供 Model 9-7-1 (货号: 48-3756)，以 Sv/h 为单位显示测量值。
可选配件
- 水下外壳 (Model 9-7 Underwater Housing)：保护探头至 30.5 m (100 ft) 深度。提供 18.3 m (60 ft) 或 30.5 m (100 ft) 电缆版本。
- 延长电缆 (Extension Cable)：提供 4.6 m、9.1 m 和 18.3 m 长度可选。
- 带 Kellems 握把的延长电缆：提供 30.5 m 和 61 m 长度可选。
- 刚性探测器延长杆 (Rigid Detector Extension)：提供 61 cm 和 152 cm 长度可选。
注：可根据要求提供其他长度的电缆。本产品不符合 RoHS 标准。
相关文档
- Model 9-7 数据表 (Data Sheet)
- Model 9-7 探测器数据表
- 产品手册 (Product Manual)
- Model 9-7 及探测器 CE 证书
