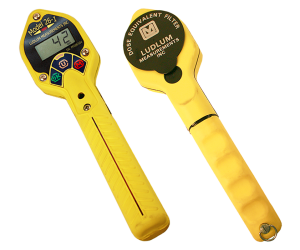

Ludlum Model 26-1系列 一体化表面污染巡测仪
产品详情
产品特点
- 一体化轻量化设计，简化巡测过程
- 高抗冲塑料外壳，配有防水橡胶密封
- 采用标准 15.5 cm² GM 薄饼探测器
- 提供 RATE（速率）、MAX（最大值）和 COUNT（计数）操作模式
- 显示单位包括 mR/hr、µSv/h、dpm、Bq、cpm 或 cps
- 死时间校正 (DTC) 允许伽马测量高达 500 mR/hr 或 1999 µSv/h
- 简单的三按钮操作
- 计数率、照射率、剂量率和定标器报警
- 自动显示背光
- 明亮的红色闪烁报警 LED
- 包含探测器盖、挂绳和腕带
- 可选剂量滤光片，用于校正探测器过响应
产品概述
与其他需要双手操作的仪表和探测器组合不同，Model 26-1 将仪表电子元件和探测器结合成一个易于使用的单一工具，简化了检测人员和物体表面放射性污染的过程。这种优化的配置将标准的 15.5 cm² 薄饼 GM 探头和带有自动背光的大型自动量程 LCD 集成到符合人体工程学的外壳中，并配有三个按钮控制，允许单手操作。
提供三种操作模式——RATE、MAX 和 COUNT——可通过按 MODE 按钮进行选择。RATE 模式显示当前的计数、照射或活度率。MAX 模式捕获检测到的最高计数、照射或活度率；这对于寻找峰值率或在显示屏不可见时进行巡测非常有用。COUNT 模式允许用户执行预定时间（最长 20 分钟）的调查或定标器计数。根据所选单位，计数结果可以是定标器计数、时间平均率、时间平均照射或剂量率，或积分照射或剂量。测量值可以以 cps、cpm、dpm、Bq、mR/h 或 μSv/h 为单位显示。用户可以通过按 UNITS 按钮在 RATE 和 MAX 模式的两组选定单位（主要和次要）之间切换。
其他功能包括“咔哒”声音频和用户可设置的计数率及定标器报警。仪器主体由高抗冲塑料制成，防水结构允许在户外使用。包含腕带和挂绳，以保持仪器靠近且安全。仪器由两节碱性 AA 电池供电，电池寿命长达 1000 小时。
环境剂量当量滤光片
GM 薄饼探测器对 20 - 150 keV 之间的伽马能量有明显的过响应，这会产生剂量测量误差。Ludlum 提供环境剂量当量滤光片，在 20 keV 至 1.2 MeV 的能量范围内，将探测器的能量响应平坦化至参考 137Cs (662 keV) 的 ± 20% 以内。当需要剂量测量时，滤光片只需卡入探测器窗口上方，不需要时可轻松取下。剂量滤光片包含在 Model 26-1DOSE (PN 48-4007) 中，或可作为单独选项 (PN 2002-1050) 提供。
技术规格
| 探测器 | GM 薄饼探测器，不锈钢网（79% 开口） |
|---|---|
| 窗口面积 | 有效面积：15.51 cm² (2.4 in²) 开口面积：12.26 cm² (1.9 in²) |
| 探测效率 | Alpha：239Pu - 11% Beta：99Tc - 14%; 32P - 32%; 14C - 2%; 90Sr/90Y - 22%; 125I - 0.2% Gamma：5.5 cps/μSv/hr (3300 cpm/mR/hr) [137Cs]; 99mTc - ≤ 1% |
| 能量范围 | 16.3 keV 至 13 MeV |
| 显示屏 | 3½ 位 LCD，带有 12.7 mm 大数字，低电量指示，MAX，ALARM 单位：(k)cps, (k)cpm, (k)dpm, (k)Bq, mR/hr, µSv/h |
| 显示范围 | 0.00 cps 至 19.9 kcps；0.00 cpm 至 999 kcpm；0.00 Bq 至 19.9 kBq；0.00 dpm 至 999 kdpm；0.00 至 500 mR/h；0.000 至 1999 µSv/h |
| 线性度 | ±10% |
| 背光 | 内置环境光传感器自动激活低功耗 LED 背光，或可配置为“持续开启” |
| 控制按键 | ON/OFF/QUIET：按下开启；轻触切换声音/静音；长按关闭 MODE：在 RATE、MAX 和 COUNT 之间切换 UNITS：更改测量单位 |
| 响应时间 | 用户可选择 1 至 60 秒，或自动响应率 FAST 或 SLOW |
| 分辨时间 | 约 110 µs（按 IEC 60325 定义） |
| 报警 | 计数率和定标器报警设定点可在显示范围内调节 |
| 过载保护 | 高计数率饱和保护防止错误显示较低的计数率，通过闪烁显示和声音报警指示 |
| 计数丢失保护 | 探测器 60 秒无脉冲后，设备将闪烁零读数并触发报警音频 |
| 音频输出 | 在 0.6 m 处大于 60 dB |
| 高压测试点 | 取下电池盖即可访问，允许进行高压测量和脉冲注入以进行校准 |
| 温度范围 | -20 至 50 °C；可认证在 -40 至 65 °C 下运行 |
| 环境等级 | NEMA 3, IP 53 |
| 电源 | 两节 AA 电池 |
| 电池寿命 | 约 1000 小时运行时间（背光持续开启时约 500 小时），16 小时低电量警告 |
| 结构材质 | 高抗冲塑料，带防水橡胶密封和独立电池仓 |
| 表面到格栅距离 | 0.32 cm |
| 尺寸 (高x宽x长) | 4.6 x 6.9 x 27.2 cm |
| 重量 | 0.45 kg |
可选配件
| 配件名称 | 描述 | 货号 |
|---|---|---|
| 剂量滤光片 | 使 GM 探测器能量响应在 20 keV 至 1.2 MeV 范围内平坦化至参考 137Cs 的 ± 20% 以内。包含在 Model 26-1DOSE 中。 | 2002-1050 (仅滤光片) 4519-041-02 (带系绳) |
| 带系绳的保护盖 | 为探测器保护盖添加系绳，以便在不使用时将其连接在仪器上。 | 4519-041 |
| 耳机插孔 | 为仪器添加耳机插孔。 | 4498-538 |
| 帆布皮套 | 适用于 Model 26 系列仪器的带皮带夹帆布皮套。 | 2312577 |
| Model 180-28 样品架 | 适用于 Model 26 系列巡测仪的样品架。 | 47-3948 |
| 校准电缆 | 允许对 2019 年及以后的 Model 26 系列仪器进行高压测量和脉冲注入。长 99 cm。 | 8303-1044 |
| 伸缩杆 | 轻量级杆，具有 5 个伸缩部分和可调节夹具。收缩时 0.55 m，完全展开时 1.5 m。 | 4519-077 |
| 运输和存储箱 | 坚固、防水、气密的硬壳箱，带有致密泡沫垫，用于存放 Model 26 和伸缩杆。 | 2311064 |
