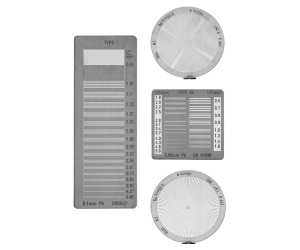

Ludlum L-501/L-503-2/L-510-2/L-538 高分辨率线对与星型测试图卡

产品概述

Ludlum高分辨率线对与星型测试图卡（型号L-501、L-503-2、L-510-2、L-538）专为空间分辨率测量与焦点尺寸评估而设计。其测试过程快速、简便且高度准确，广泛应用于评估胶片屏幕系统、数字成像系统以及放大技术。

设计特点

• 独立封装：每个测试图卡均密封于塑料保护层中，确保耐用性。
• 分辨率标识：具有不同的分辨率范围，以LP/mm（线对/毫米）为单位显示，且带有不透射线的数字标识，清晰指示每组的分辨率值。
• 精密厚度：厚度受分辨率限制，对于高达5 LP/mm的测试图卡，最大厚度严格控制在0.1 mm以内。

线对测试图卡 (Line Pair Test Patterns)

线对测试图卡包含每个分辨率值的两个线组，通常推荐用于成像系统测试。图案中的线组相互垂直，特别适合用于测试屏幕图像或视频影像增强器。在实际操作中，建议将其放置在成像视野的各个位置，以覆盖整个成像区域，确保全面评估。

星型测试图卡 (Star Test Patterns)

星型测试图卡主要用于测量焦点尺寸。通过观察图卡成像时出现的模糊图像失真区域，可以确认焦点尺寸。由于焦点不同区域发射的光子会产生几何失真，从而导致图案模糊，用户可以通过计算从图案中心到开始出现模糊区域的距离，精确计算出焦点尺寸。

型号与订货信息
