Ludlum L-644 滤线栅对准测试套件（99-9429）
品牌: ludlum
型号: Model L-644
Ludlum L-644 滤线栅对准测试套件用于验证标准或聚焦滤线栅的中心对准和高度均匀性是否与X射线束的中心轴正确对齐，是放射科质量控制的重要检测工具。套件包含五孔测试板和两块遮挡板，操作简单，结果直观。
产品详情
产品概述
Ludlum Model L-644 滤线栅对准测试套件（货号：99-9429）专为放射科质量控制而设计，用于确认标准滤线栅或聚焦滤线栅的中心对准和高度均匀性是否与X射线束的中心轴正确对齐。
测试原理与操作流程
测试流程简单高效：将带孔测试板居中放置于X射线检查床上，并确保工具长度方向垂直于滤线栅线条方向。然后对测试板上的每个孔各进行一次曝光。胶片（图像）处理完成后，检查其光学密度的潜在变化。一个正确对准且水平的滤线栅应在测试胶片上呈现五个密度相等的区域。
套件组成

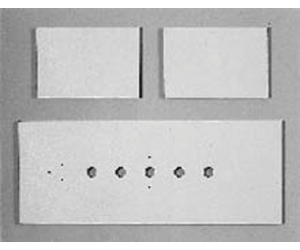

每套测试套件包含 3 块丙烯酸封装铅板，具体规格如下：
- 五孔测试板 × 1块：尺寸 22.9 × 8.9 × 0.16 cm（9 × 3.5 × 0.06 英寸），设有五个测试孔
- 遮挡板 × 2块：尺寸 8.9 × 6.0 × 0.16 cm（3.5 × 2.4 × 0.06 英寸）
所有板材均采用厚度为 0.16 cm（0.06 英寸）的铅板，外部包覆丙烯酸材料，便于安全操作和手持使用。
技术规格
| 部件名称 | 尺寸 (高 × 宽 × 长) | 数量 |
|---|---|---|
| 五孔测试板 | 22.9 × 8.9 × 0.16 cm | 1 |
| 遮挡板 | 8.9 × 6.0 × 0.16 cm | 2 |
产品特点
- 专为X射线滤线栅对准验证设计
- 操作流程简单，单次曝光即可完成检测
- 丙烯酸封装铅板，操作安全便捷
- 结果直观，通过胶片光学密度即可判断对准状态
- 适用于标准滤线栅和聚焦滤线栅的检测
