Ludlum Model L-647 RD/FL对比度与分辨率测试工具
品牌: ludlum
型号: Model L-647
Ludlum Model L-647（货号99-9410）是一款用于快速评估诊断放射和透视成像系统图像质量与性能的专用测试工具。该工具可在单次曝光中同时测量对比度和分辨率，帮助操作人员迅速判断系统运行状态，配备多种线网密度象限、低对比度靶标及铜衰减器等组件。
产品详情
产品概述
Ludlum Model L-647（货号99-9410）RD/FL对比度与分辨率测试工具是专为诊断放射（Radiographic）和透视（Fluoroscopic）成像系统设计的图像质量评估设备。该工具能够在单次曝光中同时完成对比度和分辨率的测量，使操作人员能够迅速、高效地判断成像系统是否正常工作，大幅提升设备质控的工作效率。
核心功能与设计
Model L-647测试工具集成了多种测试元件，可全面评估成像系统的关键性能指标：

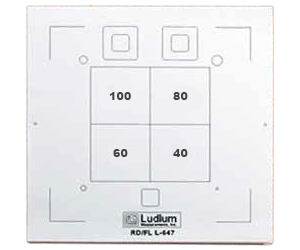

- 线网分辨率象限：中心区域设有四个编号象限，分别对应每英寸40、60、80和100线的金属丝网密度，用于精确测量系统的空间分辨率。
- 低对比度靶标：配备四个不同直径的低对比度目标，尺寸分别为2 mm、4 mm、6 mm和8 mm，用于评估系统的低对比度分辨能力。
- 对比度方块：用于系统对比度性能的标准化测试。
- 监视器调整方块：配置两个专用调整方块，辅助监视器的亮度与对比度校准。
- 铜衰减器：附带铜质衰减片，可模拟小型成人体型对X射线的衰减效果，使测试结果更贴近实际临床条件。
产品规格
| 品牌 | Ludlum |
| 型号 | Model L-647 |
| 货号 | 99-9410 |
| 分辨率测试范围 | 40、60、80、100 线/英寸 |
| 低对比度靶标直径 | 2 mm、4 mm、6 mm、8 mm |
| 适用系统 | 诊断放射成像系统、透视成像系统 |
典型应用
- 放射科诊断设备的日常质量控制与性能验证
- 透视成像系统的安装验收与定期检测
- 医疗影像设备的维护后性能确认
- 成像系统参数的快速对比与优化调整
