Ludlum Model L-706 患者穿透计套件
品牌: ludlum
型号: Model L-706

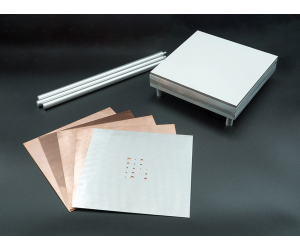

Ludlum Model L-706 患者穿透计套件（货号：99-9430）提供必要的患者体模衰减材料，用于测试标准或数字荧光透视系统的曝光率输出。该套件包含高纯度铝板、铅板、铜板及分辨率板，适用于几乎所有X射线曝光或多计测量设备，是**影像系统质量控制的专业测试工具。
产品详情
产品特点
- 三块高纯度铝板
- 一块层压铅阻挡板
- 四块铜板
- 一块分辨率板
- 两组间隔杆
产品详情
Ludlum Model L-706 患者穿透计套件提供必要的患者体模衰减材料，用于测试任何标准或数字荧光透视系统的曝光率输出。该套件设计兼容几乎所有X射线曝光计或多功能测量设备。
三块高纯度铝板可组合使用，以模拟成人腹部、儿童腹部或成人胸部的不同质量。在90 kVp下，同时使用三块铝板相当于26厘米（10.2英寸）水层，代表大型成人腹部。根据儿童年龄，使用一块或两块铝板可模拟儿童腹部或小型成人胸部。层压铅“阻挡”板用于评估最大输出下的自动亮度控制，其层压设计确保了用户的安全。
分辨率板包含四列孔，每列五个孔，孔径尺寸如下：
- 两列孔径为：6.4 mm, 4.5 mm, 3.2 mm, 2.2 mm, 1.6 mm (0.25 in., 0.176 in., 0.125 in., 0.088 in., 0.0625 in.)
- 两列孔径为：4.7 mm, 3.2 mm, 1.6 mm, 0.8 mm, 0.4 mm (0.187 in., 0.125 in., 0.0625 in., 0.032 in., 0.016 in.)
通常使用两块铝板（上下各一块）来测量图像系统的对比度梯度。套件提供两组不同长度的间隔杆，用作X射线源的间隔垫。
重要通知
FDA-CFR-21 [引用: 21CFR1020.30] 修订版的建议指出，长期使用的患者穿透计板尺寸应比目前的 17.8 x 17.8 cm (7 x 7 in.) 大 3.8 cm (1.5 in.)，以便在测试X射线和荧光透视系统时覆盖整个X射线束。Ludlum 同时提供板尺寸为 21 x 21 cm (8.3 x 8.3 in.) 的 Model L-706-21。
规格参数
铝板 (Aluminum Plates)
| 数量 | 3 |
|---|---|
| 材质 | 高纯度铝 |
| 尺寸 (长 x 宽 x 高) | 178 x 178 x 12.7 mm (7 x 7 x 0.5 in.) |
铅板 (Lead Plate)
| 数量 | 1 |
|---|---|
| 材质 | 铅，层压 |
| 尺寸 (长 x 宽 x 高) | 178 x 178 x 3 mm (7 x 7 x 0.13 in.) |
铜板 (Copper Plates)
| 数量 | 4 |
|---|---|
| 材质 | 铜 |
| 尺寸 (长 x 宽 x 高) | 2块 - 178 x 178 x 0.5 mm (7 x 7 in. x 0.5 mm) 2块 - 17.8 x 17.8 x 1 mm (7 x 7 in. x 1 mm) |
分辨率板 (Resolution Plate)
| 数量 | 1 |
|---|---|
| 材质 | 铝 |
| 尺寸 (长 x 宽 x 高) | 178 x 178 x 0.8 mm (7 x 7 x 0.03 in.) |
| 孔径 | 两列孔径：6.4 mm, 4.5 mm, 3.2 mm, 2.2 mm, 1.6 mm 两列孔径：4.7 mm, 3.2 mm, 1.6 mm, 0.8 mm, 0.4 mm |
间隔杆 (Spacing Rods)
| 数量 | 2组，每组3根 |
|---|---|
| 尺寸 (直径 x 长度) | 1组 - 6 x 32 mm (0.25 x 1.25 in.) 1组 - 13 x 259 mm (0.5 x 10.25 in.) |
相关文档
- 数据表 (Data Sheet)
- 产品手册 (Product Manual)
可选配件
更大尺寸板版本：
- Model L-706-21：板尺寸 21 x 21 cm (8.3 x 8.3 in.)
旧版仪器可通过购买铜板和更新的分辨率板进行升级。请联系我们获取更多信息。
- Model L-706-CC：铜板套件
- Model L-706-R：分辨率板
