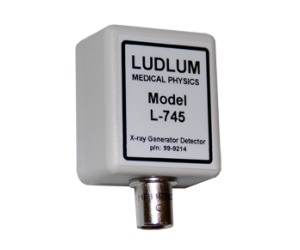

Ludlum L-745 X射线发生器输出探测器
品牌: ludlum
型号: Model L-745
Ludlum L-745 X射线发生器输出探测器可直接连接示波器，实时显示X射线束的强度与时间关系，帮助快速验证X射线发生器性能。无需外接电源，响应速度快，适用于曝光时间测量、整流器故障检测及系统运行验证等场景。
产品详情
产品概述
Ludlum L-745 X射线发生器输出探测器（货号：99-9214）提供了一种简便可靠的方式来确认X射线发生器的运行性能。通过将探测器直接连接至数字示波器、存储示波器或标准示波器相机，该设备能够实时显示X射线束的强度与时间关系，直观呈现X射线系统的实际运行状态。
在典型的诊断设置（80 kVp / 100 mA）下，探测器可输出**200 mV的信号，结合优于1 µs的上升时间，能够真实还原X射线输出脉冲波形。
使用方法
使用方式简单直观：将探测器连接至标准示波器后，直接放置于X射线束中即可。通过分析产生的波形，可识别多种潜在的X射线系统问题。探测器本身带有配重，便于稳定放置，并采用BNC型连接器接口。
主要应用
- 曝光时间测量
- 整流器问题检测
- 电缆或连接器电弧故障排查
- X射线系统运行的一般性验证
- X射线系统运行的文档记录、验证与故障排除
技术规格
| 参数 | 规格 |
|---|---|
| 电源 | 无需外接电源 |
| 上升时间 | ≤ 1 µs |
| 峰值输出 | **200 mV（80 kVp / 100 mA，射线源距探测器15 cm条件下） |
| **小示波器输入阻抗 | 100,000 Ω |
| 示波器阻抗 | 通常为1或10 mΩ |
| 尺寸（高×宽×长） | 51 × 32 × 20 mm |
| 重量 | 85 g |
可选配件
- BNC转BNC电缆，6米（货号：40-1008-20）
