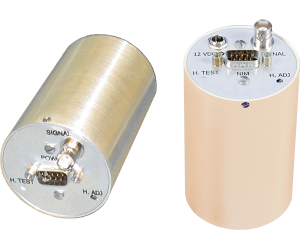

Ludlum Model 421系列 带前置放大器和高压电源的光电倍增管底座
品牌: ludlum
型号: Model 421 Series
Ludlum Model 421系列光电倍增管（PMT）底座集成了前置放大器与高压电源，专为配备标准14针插座的10级PMT设计，提供稳定可靠的信号输出与高压偏置调节功能。
产品详情
产品概述
Ludlum Model 421系列光电倍增管（PMT）底座集成了前置放大器和高压（HV）电源，专为配备标准14针插座的10级PMT设计。每个单元由电阻分压器/前置放大器和偏置电源板组成，提供稳定可靠的信号输出与高压偏置调节功能。
型号与信号输出
- 421型与421-3型：BNC插座（标有SIGNAL）提供预放大信号输出。尾脉冲输出为正脉冲（421型）或负脉冲（421-3型）。
- 421-1型：BNC插座提供交流耦合阳极输出（负极性）或预放大输出（正极性）。
- 脉冲特性：所有型号的输出脉冲均具有约 50 μs 的尾部，便于连接成形放大器。输出幅度可通过HV偏置进行调节。
供电方式
- 421型与421-3型：仅使用 12 Vdc 电源（通过NIM型9针“D”连接器供电）。
- 421-1型：支持 8 - 18 Vdc 电源，可通过NIM兼容插头（9针“D”）或 2.5 x 5.5 mm 桶形插头供电。
技术规格
| 参数 | 421 & 421-3 | 421-1 |
|---|---|---|
| 货号 | 421: 47-3494 421-3: 47-3836 | 47-3720 |
| 前置放大器 | 增益固定约 -2 V/V。正输出，上升时间 500 ns [NaI(Tl)]，约 50 µs 尾脉冲。 | 增益固定约 -3 V/V。正输出，上升时间 500 ns [NaI(Tl)]，约 50 µs 尾脉冲。 |
| 输出接口 | BNC连接器，阻抗约 50 欧姆。最大输出 10 V 峰值。 | BNC连接器，阻抗 50 欧姆。最大输出 10 V 峰值（12 V电源下）。 |
| 上升时间 | 小于 50 ns | 小于 50 ns |
| 高压 (HV) | 0 至 1800 Vdc 连续可调 | 0 至 1800 Vdc 连续可调 |
| 打拿极分压电阻 | 总电阻约 36 兆欧，适用于低功耗和中低计数率操作。 | 总电阻约 43 兆欧，适用于低功耗和中低计数率操作。 |
| 静态功耗 | 12 Vdc 下 250 mW | 12 Vdc 下 250 mW |
| 尺寸 (直径 x 高) | 5.8 x 10.7 cm | 5.8 x 10.7 cm |
| 重量 | 0.16 kg | 0.16 kg |
控制与功能接口
- SIGNAL：BNC连接器，提供预放大信号或阳极输出。
- H Adj：高压偏置调节螺丝访问孔。
- H Test：测试点，提供PMT偏置电平访问（1000 V 等于 1 V）。
- NIM 9针“D”型引脚：Pin 1 & 2 (GND)，Pin 3 (VHV/高压回读)，Pin 4 (+12 Vdc)，Pin 8 (接地以关闭HV)。
