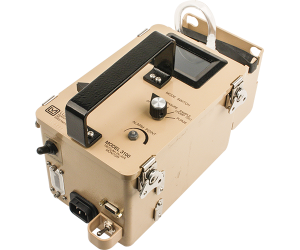

Ludlum Model 3100 便携式空气氚监测仪
品牌: ludlum
型号: Model 3100
Ludlum Model 3100 是一款坚固耐用的便携式空气氚监测仪，具备温度和海拔补偿功能，支持伽马场环境下的精准测量，并通过了多项严苛的美国军事标准测试，适用于各种复杂环境中的氚浓度监测。
产品详情
产品概述
Ludlum Model 3100 便携式空气氚监测仪（货号：48-4282-1）具有坚固耐用和操作灵活的特点。该设备可由 115 Vac (50/60 Hz) 交流电或内部可充电 NiMH 电池供电。其内置免维护隔膜气泵，将空气抽入 250 cc 的氚检测腔室，并通过内部质量空气流量传感器测量气流。第二个 250 cc 腔室用于提供伽马补偿，使其能够在较高的伽马辐射场中正常运行。其他内部传感器可测量温度和环境压力，并自动进行补偿。
氚检测的核心是密封静电计腔室，采用最新的低噪声静电计芯片。该静电计能够可靠地测量腔室内氚产生的飞安级微弱电流，且无需用户手动调整偏移或调零旋钮。像素化数字显示屏不仅提供氚浓度读数，还实时显示温度、压力、电源、气流、腔室偏置以及报警或故障等重要状态信息。
Model 3100 设计简洁易用，仅配备少数几个控制装置，支持戴手套操作。透明窗口便于用户观察集成干燥剂腔室内干燥剂的状态，拨动开关可将干燥剂腔室接入进气通道。仪器配备坚固的硬壳商业收纳箱及壁挂支架，并通过了美军关于射频敏感性与发射、冲击与振动、温度与吹雨等多项严苛测试。
主要特点
- 无需调零控制，操作更简便
- 使用 137Cs 伽马范围轻松完成校准
- 内置温度与海拔高度自动补偿功能
- “检查模式”自检功能，快速确定仪器健康状态
- 数字背光显示屏，直观显示状态、气流读数及诊断信息
- 配备吹扫模式，用于干燥电离室
- 内部腔室设计，带有可更换的干燥剂
- 通过多项美国军事标准测试（MIL-STD-810G, MIL-STD-461G, MIL-STD-901D, MIL-STD-1399-300B）
- 读数单位支持 µCi/m³ 或 MBq/m³ 切换
技术规格
| 有效测量范围 | 最高显示 740 MBq/m³ (20,000 µCi/m³) |
|---|---|
| 最小可探测活度 (MDA) | 0.074 MBq/m³ (2 µCi/m³) |
| 伽马补偿 | 允许在高达 0.05 mSv/h (5 mR/hr) 的伽马场中进行氚监测 |
| LCD 显示屏 | 6.9 cm (2.7 in.) 对角线半透反射式背光 LCD，安装于电子箱内 |
| 背光控制 | 旋转控制调节背光强度，以获得最佳对比度 |
| 模式开关 | 在 CHECK（检查）、MEASURE（测量）、SAMPLE（采样/泵开启）和 PURGE（吹扫）模式间切换 |
| 报警点设置 | 氚报警阈值可在 OFF 至 740 MBq/m³ (20,000 µCi/m³) 之间任意调节 |
| 响应时间 | 小于 60 秒 |
| 零点稳定性 | 开机 60 秒倒计时后降至 1 µCi/m³ 或更低 |
| 音频报警 | 报警或故障条件下，频率 2500 Hz 时音量达 75 ± 5 dB |
| 工作温度范围 | 0 至 50 °C (32 至 122 °F) |
| 气泵 | 免维护隔膜泵，典型气流 1.5 L/min |
| 数据输出 | 密封 9 针 D 型连接器，提供无电位继电器触点（用于通电和泵状态），并支持流式测量数据输出 |
| 电源 | 115 Vac (50/60 Hz) 输入（带 1.5 A 断路器），或 8 节 NiMH AA 电池（典型连续续航 16 小时） |
| 外壳结构 | 坚固、带垫圈的防水铝制外壳 |
| 空气过滤器 | 外部用户可更换的 0.2 µm PTFE 空气过滤器 |
| 尺寸 (高 x 宽 x 长) | 仪器：20 x 16 x 30 cm；收纳箱：20 x 40 x 51 cm |
| 重量 | 仪器：4 kg（含连接电缆和管路）；收纳箱：9.5 kg（含仪器、软管、电源线和手册） |
可选配件
| 选项名称 | 描述 | 货号 |
|---|---|---|
| 校准软件套件 | 包含校准软件、1.8 m RS-232 转 USB 电缆和电池假负载（用于伽马校准）。 | 4520-169-02 |
| 带压力校准的软件套件 | 包含校准软件、4.6 m RS-232 转 USB 电缆、NIST 可溯源压力校准器和电池假负载。 | 4520-169-03 |
| 带压力与流量计的校准套件 | 包含校准软件、4.6 m RS-232 转 USB 电缆、NIST 可溯源压力校准器、NIST 可溯源校准流量计和电池假负载。 | 4520-169-04 |
类型测试与认证
Model 3100 已通过 ANSI N42.30 及多项美国军事标准（MIL-STD-810G, MIL-STD-461G, MIL-STD-901D, MIL-STD-1399-300B）的严格测试，部分测试项目包括：
- 吹雨测试：承受风速大于 64 kph 的吹雨，仪器内部积水少于 0.5 mL。
- 温度测试：在 +40°C 高温下存储 10 天后运行；在 -25°C 存储后于 0°C 环境下运行。
- 湿度测试：在 95% 相对湿度下放置数天，干燥后仪器正常工作。
- 盐雾测试：在 35°C、盐度至少 5% 的盐雾中暴露 48 小时，无过度腐蚀。
- 压力测试：±1200 米海拔高度变化不会引起读数变化。
- 精度与漂移：精度在 10% 以内；在背景水平下进行 8 小时测试，无读数漂移。
- 振动与冲击：承受 4 至 33 Hz 振动及多次 1.2 米跌落冲击，读数无变化且仪器无安全隐患。
- 射频与传导敏感性：在高达 50 V/m 的射频场及各类电缆浪涌、尖峰、噪声干扰下，读数无变化。
- 烟雾/气溶胶：对 0.5 µm 大小、浓度为 1 µg/L 的气溶胶无响应。
