Ludlum Model 4525 Series 辐射通道监测系统
产品详情
产品简介
Ludlum Model 4525系列辐射通道监测系统（RPM）代表了探测低水平辐射（如孤立辐射源和天然放射性物质NORM）的先进技术，广泛应用于废料场、回收公司、垃圾填埋场和铸造厂等设施。该系统由坚固的大型塑料闪烁体探测器组成，经过优化排列以监测通过的物品。每个系统可配置2至6个大型探测器，单个探测器体积可选9.8升（600立方英寸）、41升（2500立方英寸）或57升（3500立方英寸）。
实时数据采集和分析直接在每个探测器系统上执行，随后报告至中央PC进行记录、报告和报警通知。最多四个探测器系统（车道）可通过以太网或无线方式联网至中央PC，从而实时监控双向进入的车辆。系统提供直观的菜单和预定义的自动事件处理程序，确保每种情况都能得到正确且一致的处理。所有主要组件均在美国本土制造。
核心特点

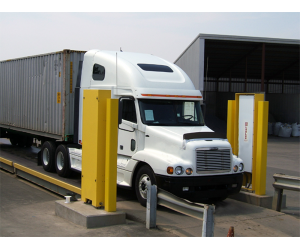

- 用于监测卡车、火车车厢、私家车等车辆
- 大型、高灵敏度、工业级塑料闪烁体探测器
- 运行可靠，误报率极低
- 灵活配置，最多支持四个车道，每个车道配备2至6个探测器
- 实时中央数据记录、报告和报警通知
- 支持双向进入监测
- 用户界面友好，操作简便
- 提供8小时备用电池，应对断电情况
- 模块化设计，支持升级扩展
- 美国原产制造
第五代外壳设计
所有配备57升（3500立方英寸）探测器的Model 4525系统现已采用全新的第五代NEMA 4外壳。新外壳采用14号碳钢主体和2毫米（0.080英寸）铝制门，以提高灵敏度。使用不锈钢隐藏式铰链和四分之一转锁扣，便于维护访问。其厚度比上一代减少了70毫米（2.75英寸），降低了材料浪费和成本。此外，还提供NEMA 4X不锈钢升级选项，以增强防腐蚀保护。
防雾塑料闪烁体探测器选项
- 使用寿命比传统塑料闪烁体更长
- 更耐湿气吸收
- 能够承受大幅度的温度变化
双通道功能
- 提高探测器灵敏度
- 提供高、低两个伽马射线通道
- 有助于更准确地判断辐射源类型
系统配置
Ludlum提供多种RPM系统配置。4525系列型号后缀代表系统使用的闪烁体材料总立方英寸数。
探测器尺寸：9.8 L (600 in³)
| 型号 | 探测器数量 | 总探测器体积 |
|---|---|---|
| Model 4525-2400 (PN: 48-3908) | 4 | 39 L (2400 in³) |
探测器尺寸：41 L (2500 in³)
| 型号 | 探测器数量 | 总探测器体积 |
|---|---|---|
| Model 4525-5000 (PN: 48-4018) | 2 | 82 L (5000 in³) |
| Model 4525-7500 (PN: 48-4020) | 3 | 123 L (7500 in³) |
| Model 4525-10000 (PN: 48-4019) | 4 | 164 L (10000 in³) |
| Model 4525-12500 (PN: 48-4021) | 5 | 205 L (12500 in³) |
| Model 4525-15000 (PN: 48-4022) | 6 | 246 L (15000 in³) |
探测器尺寸：57 L (3500 in³)
| 型号 | 探测器数量 | 总探测器体积 |
|---|---|---|
| Model 4525-7000 (PN: 48-3605) | 2 | 115 L (7000 in³) |
| Model 4525-10500 (PN: 48-3606) | 3 | 172 L (10500 in³) |
| Model 4525-14000 (PN: 48-3607) | 4 | 229 L (14000 in³) |
| Model 4525-17500 (PN: 48-3608) | 5 | 287 L (17500 in³) |
| Model 4525-21000 (PN: 48-3609) | 6 | 344 L (21000 in³) |
技术规格
- 探测器：2至6个塑料闪烁体探测器
- 光电倍增管（PMT）：高增益、低噪声、2英寸直径，每个探测器配备2个；双PMT设计比单PMT设计效率提高30%
- 防护设计：防震保护以抵抗振动引起的噪声；热保护以避免温度冲击
- 外壳材质：碳钢框架和探测器外壳；NEMA 4级控制箱和探测器外壳，采用白色粉末涂层环保处理
- 屏蔽与门：探测器五面配备6.4毫米（0.25英寸）厚铅屏蔽以降低背景辐射；低密度铝制探测器门增强低能测量
- 双通道：通过分析独立阈值和报警比率高、低伽马通道，提高灵敏度
- 传感器与报警：两对红外传感器；报警类型包括辐射、超速、探测器故障
- 电源：120 - 240 Vac, 2 A
- 工作温度范围：-40 至 150 °F (-40 至 65 °C)
软件功能
车辆监测软件：支持最多4个车道，提供8个继电器输出用于选件，生成辐射剖面图，并具备自动每日备份的数据记录功能。软件包含三个主要组件：
- Supervisor（主管）：收集所有数据并保存到数据库，包含所有参数设置，显示报警并提供系统控制。
- Echo（回声）：用于远程监控，镜像Supervisor组件并执行所有警报和报告功能，但不允许控制操作。
- Data Viewer（数据查看器）：用于查询数据库，根据日期、报警和车道号过滤记录，打印报告并创建新数据库。
报告功能：定期（每周、每月或每季度）生成易读的报告，包括通过车辆数、辐射报警次数及详情、超速报警次数、故障警报、背景辐射异常、车辆长时间停留指示以及参数更改指示等。
可选配件
推荐选项：
- 远程报警面板 (4517-608-100)：提供声光报警指示，包含30.5米电缆。具备电源正常、检查中、伽马报警、超速报警、仪器故障、使用电池电源等LED状态指示灯，以及复位按钮和85 dB音频报警。
- 额外两对红外传感器 (4511-990-01)
- 不锈钢控制箱和探测器外壳升级
- 防雾塑料闪烁体探测器升级
其他可用选项：
- 探测器支架套装：针对不同型号提供专属支架、顶部附加组件、钢制背板及地脚螺栓套件。
- 频闪灯和喇叭 (4517-073)：12 Vdc，150烛光LED阵列，三种闪烁模式，65至115 dB音量。
- 无线网络系统 (4558-048)：建立点对点无线网络，将探测器系统数据传输至监控站。
- 中子探测功能
- 室内/室外枪式摄像头套件 (4511-448)
- 控制计算机套装：包含22英寸LCD显示器、以太网功能、不间断电源（UPS）、彩色激光打印机及带触摸板的USB键盘。
