Ludlum 4530系列 辐射门户监测系统

产品简介

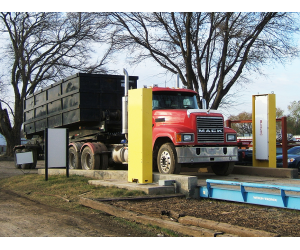

Ludlum 4530系列辐射门户监测系统（RPM）代表了检测低水平辐射（如孤立放射源和天然放射性物质NORM）的先进技术，广泛应用于废旧金属回收站、回收公司、垃圾填埋场和铸造厂等设施。该系统由坚固耐用的大型塑料闪烁体探测器组成，经过优化排列以监测通过的物品。每个系统可配置1至6个大型探测器，单个探测器体积为39.7 L（2117 in³）或57 L（3500 in³）。

实时数据采集和分析直接在每个探测器系统上执行，然后报告给内部PC进行记录、报告和报警通知。最多可通过以太网或无线方式将四个探测器系统（车道）联网至中央PC，从而实时监控双向进入的车辆。可选的远程控制/报警面板可用于支持操作员感知、报警确认，并在内部PC不可用时提供备用操作。

所有系统传感器的数据均由强大、经过现场测试和时间验证的算法获取和检查，这些算法旨在以多维和多层次的方式严格检查每个负载，然后才宣布负载为清洁。任何异常都会立即通过本地和远程报警指示。可选的摄像头系统可以捕获违规车辆的图像，并将其与记录的数据一起存储以进行永久记录。如果需要，还可以配置报警以通过电子邮件自动直接通知值班主管。

该系统设计易于使用，可定制以适应各种特定场地和应用标准。直观的菜单和控制结合预定义的自动事件处理程序，确保每种情况都能得到正确且一致的处理。这些系统的所有主要组件均在美国本土制造。

改造升级选项：Ludlum提供使用4530系列辐射门户监测仪中使用的电子设备和软件对现有门户监测系统进行改造的选项，包括竞争对手制造的系统。改造允许您升级老化系统，而无需购买新的探测器外壳和支架。除了我们自己的系统外，Ludlum在改造Exploranium、RadComm、SAIC、Mirion/Canberra和Thermo等制造商的系统方面拥有丰富经验。改造可根据您的需求定制，必要时还可包括更换塑料闪烁体探测器。

核心特点

• 美国制造：核心组件均在美国本土生产，品质可靠。
• 广泛应用：可监测卡车、轨道车、个人车辆等。
• 高灵敏度探测器：配备大型、高灵敏度的工业级塑料闪烁体探测器。
• 低误报率：运行可靠，误报率极低。
• 灵活配置：支持最多四个车道，每个车道可配置1至6个探测器。
• 实时数据处理：中央数据记录、报告和报警通知实时同步。
• 双向进入：支持车辆双向通行监测。
• 用户友好：操作简便，模块化设计且易于升级。
• 优质服务：提供出色的工厂服务和24小时技术支持。

特色功能选项

防雾塑料闪烁体探测器选项：

• 比传统塑料闪烁体具有更长的使用寿命。
• 更耐湿气吸收。
• 能够承受巨大的温度变化。

双通道功能：

• 提高探测器灵敏度。
• 提供两个伽马通道（高能和低能）。
• 有助于更好地确定辐射源类型。

系统配置

Ludlum提供多种RPM系统配置。4530系列型号后缀反映了组合系统使用的闪烁体材料的大致总立方英寸数。

探测器尺寸：34.7 L (2117 in³)

探测器尺寸：57 L (3500 in³)

技术规格

• 探测器：1至6个塑料闪烁体探测器。
• 光电倍增管（PMT）：高增益、低噪声、2英寸直径，每个探测器2个；双PMT设计比单PMT设计效率提高30%。
• 外壳材质：碳钢框架和探测器外壳；NEMA 4级防护。
• 探测器门：低密度铝制，增强低能测量。
• 双通道：通过分析具有独立阈值和报警比率的高能和低能伽马通道来提高灵敏度。
• 传感器：两对红外传感器。
• 报警类型：辐射、超速、探测器故障。
• 软件：Model 4530系列车辆监测软件，具备报告功能。
• 计算平台：嵌入式Windows计算机。
• 电源：120 - 240 Vac, 2 A。
• 屏蔽：探测器四周配备6.4 mm (0.25 in.) 厚铅屏蔽以减少本底辐射。
• 电缆长度：控制箱到探测器的最大推荐电缆长度为61 m (200 ft.)。
• 温度范围：-40 至 150 °F (-40 至 65 °C)。

软件功能

车辆监测软件：

• 支持最多4个车道。
• 8个继电器输出用于选项控制。
• 提供辐射剖面图。
• 数据记录及自动每日备份。

基础系统包含的车辆监测软件可通过以太网或无线连接监控最多四个独立配置的系统（车道）。软件自动收集和归档数据、显示报警并生成报告。配备可选摄像头时，可自动捕获通过车辆的图像并存储在数据库中。

软件三大核心组件：

• Supervisor（主管）：收集所有数据并保存到数据库，包含所有参数设置，显示报警并提供系统的所有控制。
• Echo（回声）：用于远程监控，镜像Supervisor组件并执行所有警报和报告功能，但不允许任何控制功能。每台Supervisor计算机最多可配置10个Echo站。
• Data Viewer（数据查看器）：用于查询数据库（本底、报警和事件日志），根据日期、报警和车道号过滤记录。可重新打印报警报告、打印摘要报告并创建新数据库。

报告功能：

Ludlum的报告功能可定期（每周、每月或每季度）汇总数据并发送易于阅读的报告。报告内容包括：通过系统的车辆数量、辐射报警次数及详情、超速报警次数、其他故障警报、异常本底辐射问题、车辆停留时间过长指示以及参数更改指示。

可选配件

推荐选项：

• 远程报警面板 (4517-637-02)：提供声音和可见报警。包含LED状态指示灯（电源正常、检查中、伽马报警、超速报警、仪器故障）、复位按钮以及85 dB音频报警。
• 额外红外传感器：增加两对红外传感器 (4517-576)。
• 外壳升级：不锈钢探测器外壳升级。
• 防雾塑料闪烁体探测器升级：寿命更长、更耐湿气、耐受大温差。
• 频闪灯和喇叭 (4517-073-2)：12 Vdc 频闪灯和喇叭组件。

其他可用选项：

• 探测器支架套件（2探测器、3探测器含1个顶置、4探测器）。
• 室内/室外枪式摄像头套件 (4511-448)。
• 以太网和Wi-Fi网络功能。
• 不间断电源 (UPS)。
• 彩色激光打印机。
• 带内置触摸板的USB键盘。
