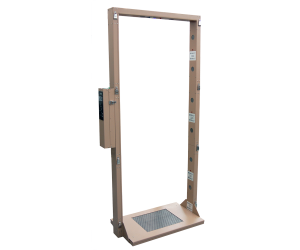

Ludlum 48-2471 Model 52 便携式门式监测仪
品牌: ludlum
型号: Model 52
Ludlum Model 52 便携式门式监测仪专为β-γ人员污染监测设计，符合FEMA-REP-21应急响应标准。设备采用18个GM探测器，支持快速免工具拆装，配备内置计数器及防风雨保护套，适用于紧急部署与快速运输。
产品详情
产品概述
Ludlum Model 52 便携式门式监测仪（货号：48-2471）主要用于β-γ人员污染监测，完全符合FEMA应急响应门式监测标准（FEMA-REP-21）。该设备设计精巧，无需工具即可在五分钟内完成组装或拆卸，极大地方便了运输和存储。所有参数均存储在非易失性存储器中，无需电池备份，经过最少培训的人员即可轻松操作。出厂预设参数可在 10 µR/hr 背景辐射场中检测出 1 µCi 的 137Cs β窗口源，符合FEMA标准。
核心特性
- 便携设计：配备带轮运输箱，支持快速部署。
- 宽敞通道：内部开口宽度达 81.3 cm (32 in.)。
- 高灵敏度探测：采用 18 个 GM（盖革-米勒）探测器阵列。
- 内置人员计数器：自动记录完成检测的人数。
- 背景更新与扣除：有效补偿背景辐射波动。
- 快速组装：几分钟内即可完成设置，操作简便。
- 符合标准：满足 FEMA-REP-21 应急响应标准。
- 全天候防护：附带聚丙烯防风雨保护套。
工作原理与高级功能
人员计数与数据输出：电子设备中集成了人员计数器，每次完成计数时自动加一。该四位数字通常显示在LCD屏幕的 READY 信息旁。设备配备 RS-232 端口，可用于打印参数设定点、背景计数及高于背景的计数。
探测器阵列与指示：门框和底座周围布置了 18 个 GM 探测器。门框内设有 14 个 GM 煎饼型探测器用于监测头部和身体；底座设有 4 个圆柱形 GM 探测器用于监测脚部。基于微处理器的电子系统确保了设置的便捷性和可靠性。门框和前面板上的独立 LED 指示灯可显示具体的报警位置及计数周期状态，并伴有声音提示。
求和报警功能：除了独立通道报警外，Model 52 还具备求和报警功能。当两个或多个通道的计数显著增加但未超过各自阈值时，其总和可能触发求和报警，从而提高了对大面积污染的检测灵敏度。
背景更新与扣除：设备会进行背景计数并将其从当前计数中扣除，以补偿背景波动。背景扣除功能可开关，背景计数时间和间隔时间均可调节，操作员也可强制设备在不同间隔进行背景计数。
技术规格
| 指示用途 | 便携式人员监测仪（主要对β敏感），专为易于运输设计，5分钟内可完成拆装，附带便携箱。 |
|---|---|
| 灵敏度 | 在 10 µR/hr 背景下，可检测位于门框中部的 1 µCi 137Cs 源发出的β-γ射线（符合 FEMA 标准）。 |
| 能量响应 | 能量相关 |
| 身体和头部探测器 | 14 个 GM 煎饼型探测器（每通道 2 个） 有效面积：约 15.4 cm² / 探测器 开放面积：约 12.2 cm² / 探测器 窗口：1.7 ± 0.3 mg/cm² 云母 |
| 鞋部探测器 | 4 个圆柱形 GM 探测器（每只鞋 2 个） 壁厚：37 ± 7 mg/cm² 不锈钢 有效长度：约 22.9 cm 灵敏度：8800 cpm / mR/hr (137Cs) |
| 显示与控制单元 | 显示屏：LCD，1行 x 16字符 菜单控制：选择、保存、退出、增值、减值 |
| LED 指示灯 | Ready（就绪）：绿灯，系统就绪 Counting（计数中）：绿灯，正在计数 Check OK（检查正常）：绿灯，计数完成且无报警 Incomplete/Updating（未完成/更新中）：黄灯，提前离开或背景更新中 Low BAT/Trouble（低电量/故障）：红灯，低电量或背景过高/过低 Sum Zones（求和区域）：8个区域（左3、右3、头1、脚1），LED围绕人形图形分布 |
| 关键操作参数 | 管理员可通过密码调整： 背景计数时间：0 - 99 秒 计数时间：1 - 60 秒 强制背景更新：0 - 99 分钟 报警保持时间：1 - 99 秒 |
| 音频 | 内置单压电扬声器，可通过菜单调节音量 |
| 接口 | RS-232 端口，用于连接打印机 |
| 电源 | 95 - 135 Vac（可选 178 - 238 Vac），或 6 节 D 型电池 |
| 电池寿命 | 无报警状态下通常约 80 小时 |
| 结构材质 | 铝制外壳，米色粉末涂层 |
| 防风雨保护 | 提供透明聚丙烯套管，用于潮湿天气防护 |
| 门框尺寸 (高x宽x长) | 203.2 x 104 x 43.2 cm |
| 门框内部尺寸 (高x宽) | 194.3 x 81.3 cm |
| 运输箱 | 高密度塑料，带轮子和双软垫把手 |
| 运输箱尺寸 (高x宽x长) | 122 x 61 x 30.5 cm |
| 重量 | 29.5 kg |
| 运输重量 | 42.3 kg |
替换部件
| 描述 | 部件号 |
|---|---|
| GM 探测管 (GM Tube) | 01-5008 |
