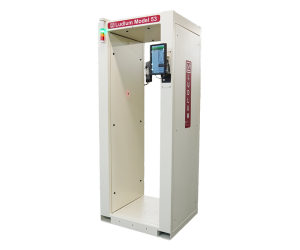

Ludlum 48-3784 Model 53 伽马人员通道监测仪
品牌: ludlum
型号: Model 53
Ludlum Model 53 伽马人员通道监测仪（货号：48-3784）采用8个大型塑料闪烁体探测器，具备高灵敏度与快速报警技术。支持多种计数与用户模式，配备双向彩色触摸屏及自定义语音提示，适用于人员伽马辐射污染的高效筛查。
产品详情
产品概述
Ludlum Model 53 伽马人员通道监测仪（货号：48-3784）专为检测双向通过人员体内或体表的伽马辐射而设计。该高灵敏度通道采用8个大型塑料闪烁体探测器，标准配置2.5 cm（1英寸）铅屏蔽，可选配5.1 cm（2英寸）铅屏蔽。用户友好的界面通过自动语音提示引导人员通过，并在入口和出口处配备25.7 cm（10.1英寸）彩色液晶铰接屏幕，实时显示仪器准备状态和运行情况。报警通过声光双重提示，可通过仪器两侧的按钮进行消音和确认。
系统提供三种统计计数模式，以最大化吞吐量、最大化灵敏度或固定计数时间。多种可调参数可调整报警设定点。快速报警和清洁选项能够在整个计数周期结束前快速判断人员是否受到污染。此外，提供四种用户模式（穿行、暂停、暂停并转身、前后检测），语音提示可自定义为任何语言。技术人员可通过密码保护访问仪器设置及自动化校准程序。
便捷的USB端口支持连接键盘以修改设置、输入用户ID或上传软件。系统包含以太网接口，可选配Ludlum通用网络软件，用于记录仪器状态和用户活动，并在发生辐射报警或仪器故障时发送电子邮件，甚至可捕获网络摄像头图像并与用户ID一起存储。
核心特点
- 大型塑料闪烁体探测器，优化检测效率
- 快速报警/快速清洁计数技术，缩短计数周期
- 自定义语音提示，支持用户调整及多语言
- 三种计数模式：最大化吞吐量、最大化灵敏度或固定计数时间
- 四种用户模式：穿行（Walk-Thru）、暂停（Pause）、暂停并转身（Pause-and-Turn）、前后检测（Front-and-Back）
- 自动背景更新及重新计数/污染探测器检查选项
- 独立探测器及总和通道报警
- 入口和出口处配备25.7 cm（10.1英寸）彩色触摸屏LCD
- PIR（被动红外）传感器感应人员接近，光电传感器检测人员存在
- 两级密码安全保护
- 标准2.5 cm（1英寸）铅屏蔽，可选5.1 cm（2英寸）
- 运行Windows™操作系统的单板计算机（SBC）
- 额外USB接口用于数据传输或用户ID输入，支持无打印机操作与校准
- 以太网连接，支持网络软件集成
- 可选根据用户体重实施传输因子
技术规格
| 指示用途 | 伽马人员监测 |
|---|---|
| 探测器 | 8个相同尺寸的塑料闪烁体（每侧3个，顶部1个，脚下1个） 闪烁体类型：EJ-200 尺寸 (高 x 宽 x 长)：48.26 x 48.26 x 5.08 cm (19 x 19 x 2 in.) 体积：总计 92.7 L (5655 in³) 屏蔽：标准 2.5 cm (1 in.)，可选 5.1 cm (2 in.) |
| 灵敏度 | 穿行模式：可检测 50 nCi (1850 Bq) 的 137Cs 和 22.5 nCi (830 Bq) 的 60Co 两步模式：在17秒内检测 10 nCi (370 Bq) 的 137Cs，在8秒内检测 10 nCi (370 Bq) 的 60Co（前后模式） |
| 操作模式 | 方向：双向 用户模式：穿行、暂停、暂停并转身、前后检测 计数模式：最大化吞吐量、最大化灵敏度或固定计数时间 状态指示：就绪、清洁、计数中、报警、高报警、故障、更新背景、扩展背景、初始化、污染检查、已污染 语音提示：可自定义为任何语言和内部程序 |
| 控制/显示 | 显示屏：双 25.7 cm (10.1 in.) 彩色触摸屏LCD，安装于铰接臂上以优化视角，入口和出口各一个 报警确认：入口/出口侧的单按钮，用于消音和清除报警 便携式键盘：USB即插即用键盘，带安装支架，便于设置、参数编辑和校准（可选安装搁板） 指示灯塔/音频报警器：绿灯（运行）、黄灯（警告）、红灯（报警），音频输出 70-85 dB（1米处），标配安装于出口侧，可选配第二个指示灯塔 |
| 电子系统 | 中央处理器：运行Windows™操作系统的单板计算机（SBC） 探测器信号调节：Ludlum单探测器板技术，位于每个探测器组件上 接近传感器：PIR传感器感应人员接近；光电传感器检测人员存在 USB端口：入口侧2个，用于连接键盘或用户ID设备 以太网连接：支持集中和分布式查看。可选Ludlum通用网络软件，连接多台仪器进行数据记录、远程报警、邮件通知和图像捕获 |
| 温度范围 | 0 至 50 °C (32 至 122 °F) |
| 电源 | 85 至 250 Vac, 50/60 Hz |
| 结构 | 碳钢结构，象牙色粉末涂层，底座带叉车槽 |
| 外部尺寸 (高 x 宽 x 长) | 217 x 87.3 x 76.1 cm (85.5 x 34.4 x 30 in.)，坡道每侧延伸 43.2 cm (17 in.)，LCD显示器每侧突出 14.6 cm (5.75 in.) |
| 通道内部尺寸 (高 x 宽) | 196 x 62 cm (77.1 x 24.4 in.) |
| 通道台阶 | 高 10.2 cm (4 in.) |
| 探测器门/盖 | 15.2 mm (0.06 in.) 铝 |
| 重量 | 最少铅屏蔽：545 kg (1200 lb) 2.5 cm (1 in.) 铅屏蔽：1207 kg (2660 lb) 5.1 cm (2 in.) 铅屏蔽：1730 kg (3815 lb) |
可选配件
- Ludlum通用软件 (货号: 1370-093)：收集和显示多台Ludlum仪器的辐射水平和报警状态。通过以太网接口连接网络，实现实时数据监控、邮件报警和数据库记录，可通过标准网页浏览器查看状态和查询数据。
- 附加铅屏蔽 (货号: 4540-257)：额外增加 2.5 cm (1 in.) 铅屏蔽（使总屏蔽厚度达到 5.1 cm / 2 in.）。
- 附加指示灯塔 (货号: 4540-1208-1)：配备红、黄、绿指示灯的额外指示灯塔。
