Turbines TM0050 涡轮流量计

TM0050 涡轮流量计

产品概述

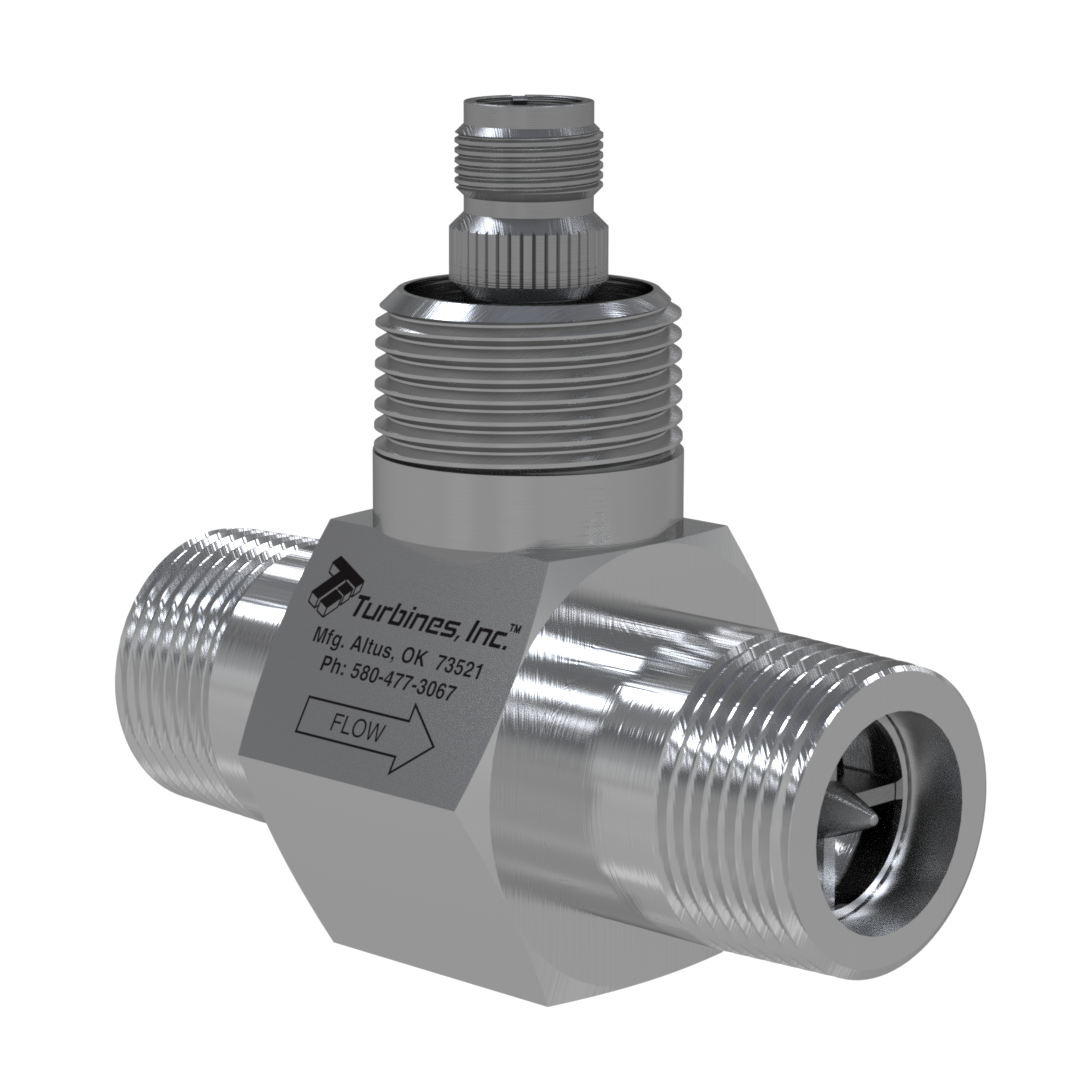

TM0050 是 Turbines Incorporated TM 系列液体在线涡轮流量计中的一款型号，专为清洁、不含固体的液体介质设计，适用于水、盐水、化学品及石化产品等场景。该系列流量计以全不锈钢精密加工部件和碳化钨轴承为核心，具备耐磨损、耐腐蚀的特性，能够在较为宽泛的温度和压力条件下保持稳定的工作表现。

核心性能参数

TM0050 可测量的液体体积流量为 0.75 至 7.50 GPM（约 2.84 至 28.41 L/min），仪表本体内径为 1/2 英寸，过程连接尺寸为 1 英寸，采用 NPT 螺纹连接。整支流量计重量约 2 磅，安装长度（Lay Length）为 4 英寸，结构紧凑，便于在狭小空间内布置。

• 精度：线性度为 ±1.0% 满量程（全流量范围内）

• 重复性：±0.10% 满量程

• 工作压力：最高可达 5000 psi

• 工作温度：-100°F 至 +300°F（约 -73°C 至 +149°C）

• 防爆/认证：NIST 可追溯校准、CRN 认证，生产工厂具备 ISO 9001 及 AS 9100 认证

材料与结构

TM0050 采用全不锈钢精密加工结构，主要材料如下：

• 仪表本体：316 不锈钢

• 转子支架：316 不锈钢

• 仪表转子：416 不锈钢

• 转子轴：碳化钨

• 套筒轴承：碳化钨

碳化钨轴和轴承的组合有效提升了转子系统的抗磨损能力，在长期运行中能够维持可靠性和重复性。仪表本体及关键部件选用 316 和 416 不锈钢，兼具良好的耐腐蚀性和加工精度。

TM0050 出厂时均配备两个轮毂钻孔：一个为标准配置用于常规信号输出，第二个轮毂孔可提供扩展信号输出能力。

应用场景

基于其全不锈钢结构和碳化钨轴承设计，TM0050 适用于以下液体介质的流量监测：

• 水处理及供水系统中的流量监测

• 盐水管线流量测量

• 各类化学品及石化产品输送管路的流量监控

• 工业清洁过程液体计量

产品优势

• 使用寿命方面：碳化钨轴承和轴显著提升抗磨损性能，减少因流体杂质或长时间运行造成的转子损坏。

• 使用便利性方面：NPT 螺纹连接方式安装快捷；单支仪表重量约 2 磅，结构紧凑，无需大幅改造现有管路即可完成安装。

• 维护与升级方面：Turbines, Inc. 提供原厂翻新服务和经济型替换套件，可有效降低全生命周期使用成本。
